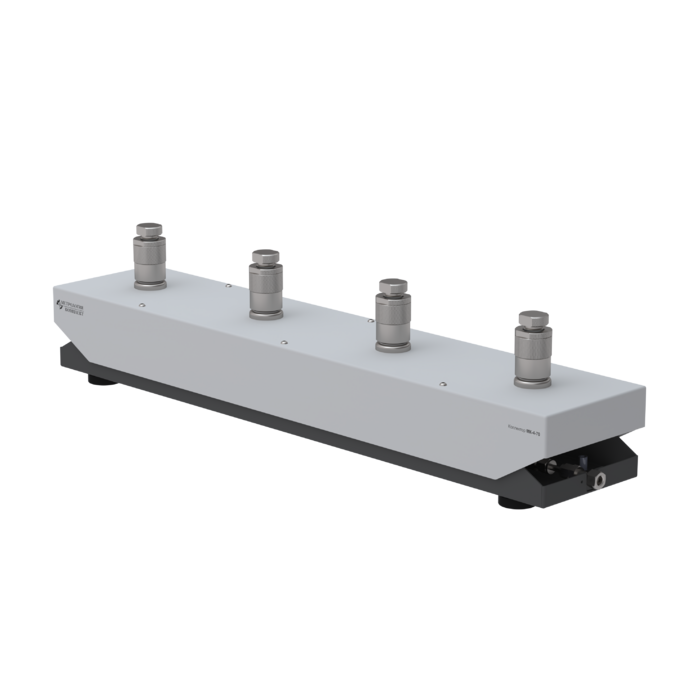

Стойка коллектор пневматическая МК-Р

Стойка коллектор пневматическая МК-Р

Страна производства: Россия
Сроки производства: от 4-х недель
Сроки доставки: от 2-х рабочих дней
Есть в наличии
Гарантия: 1 год

Основные технические характеристики:
Рабочая среда: воздух
Диапазон регулирования: -0,095 … 10 МПа
Максимальное входное давление: 24 МПа

Оформить заказ

Видеообзор оборудования

zakaz@jc-techno.ru

Ответим на заявку в течение 30 мин

+7 (351) 216-14-26

Рабочее время 08:00 - 16:00 (Мск)

ХАРАКТЕРИСТИКИ

3D МОДЕЛЬ

Технические данные

Стойка-коллектор предназначена для точной настройки необходимых значений давления и разряжения и быстрого монтажа средств измерений давления при проведении поверки и калибровки.

Стойка-регулятор обеспечивает подключение до 5 СИД. Для задания избыточного давления и вакуума в стойку встроены регуляторы избыточного давления и давления-разряжения. Точная настройка задаваемого значения давления производится узлом точной регулировки. Возможна установка одного или двух регуляторов давления в зависимости от требуемых диапазонов, рекомендуемые сочетания приведены в таблице "КОД ЗАКАЗА".

Пневматическое устройство для сравнительной калибровки имеет ряд дополнительных опций, доступных для заказа. Каждый порт может быть оснащен разъемами 24В для подключения датчиков давления и отсечным вентилем для поверки приборов с разными диапазонами. Дополнительно доступны для встраивания панель для поверки электро-контактных манометров (со звуковой и световой сигнализацией),панель индикации входного/выходного давления, а также коммутатор для подключения к одному мультиметру до 5 датчиков.

Технические характеристики:
Диапазон регулирования	-0,095 … 10 МПа
Максимальное входное давление	24 МПа
Количество выходных портов	5 шт
Расстояние между портами	210 мм
Присоединительная резьба портов	М20х1,5
Панель ЭКМ с сигнализацией срабатывания уставок	5 шт
Напряжение питания на разъёмах панели ЭКМ	24 В
Разъемы питания средств измерения	5 шт
Напряжение питания на разъёмах питания датчиков давления	24 В
Напряжение питания	230 В ± 5%
Рабочая среда	воздух
Рабочая температура	от -5 до 50 °С
Относительная влажность	80% при 25 °С
Габаритные размеры не более (ДхШхВ)	995х464х176 мм
Масса	25 кг

В комплект поставки прибора входят:
Стойка-коллектор	1 шт
Комплект запасных колец	1 компл
Комплект проводов	1 компл
Руководство по эксплуатации	1 экз
Паспорт	1 экз

Технические характеристики:
Диапазон регулирования	от 0 до 100 МПа
Рабочая среда	вода, масло, спирт
Объем рабочей жидкости	110 мл
Количество выходных портов	2
Присоединительная резьба портов	М20х1,5
Рабочая температура	от +5 до +45 °С
Относительная влажность	80% при 25 °С
Нестабильность поддержания давления, % ВПИ	0,005
Габаритные размеры не более (ДхШхВ)	360х220х390 мм
Масса	6,5 кг

Код регулятора	1	2	3	4	5	6	7	8	9
Диапазон регулирования, МПа	0,01...0,17	0,01...0,35	0,01 ...0,70	0,01...1,70	0,02...3,50	0,7...7,0	1,5...14,0	2...21	3...25

Рекомендуемые сочетания диапазонов регулирования:
Регулятор 1	Код 2	Код 3	Код 4	Код 5	Код 6	Код 7	Код 8	Код 9
Диапазон 1, МПа	0,01..0,35	0,01..0,7	0,01..1,7	0,02..3,5	0,7..7	1,5..14	2..21	3..25
Регулятор 2	Код 1	Код 1	Код 1	Код 2	Код 3	Код 4	Код 5	Код 5
Диапазон 2, МПа	0,01..0,17	0,01..0,17	0,01..0,17	0,01..0,35	0,01..0,7	0,01..1,7	0,02..3,5	0,02..3,5

Декларация соответствия

документ, подтверждающий соответствие товаров определённым требованиям безопасности и стандартам
Руководство по эксплуатации

содержит сведения о конструкции, принципе действия, характеристиках изделия и правилах его безопасной эксплуатации

СКАЧАТЬ АРХИВ

Описание

Стойка пневматическая — это устройство для организации большого количества портов подачи сжатого воздуха или вакуума от единого источника в метрологических лабораториях, поверочных центрах. Она коммутирует несколько выходных приборов к одной магистрали одновременно.

Основные параметры устройства:

Параметр	Описание
Количество портов	от 2 до 16
Рабочее давление	до 25 МПа
Вакуум	до -0,095 МПа
Материал	нержавеющая сталь / латунь
Присоединительная резьба	G1/4″, G1/2″, M20×1.5

Самоподжимные патроны позволяют фиксировать манометры и датчики без дополнительных инструментов.

Преимущества использования:

Одновременная работа с несколькими приборами
Снижение времени на переключение источников давления
Компактное размещение оборудования на рабочем столе

Аналоги данного товара

На рынке представлены различные стойки-коллекторы от ведущих производителей метрологического оборудования. Основные аналоги:

Модель	Особенности
МС-105	До 6 портов, стальной корпус
МС-405	До 5 портов, стальной корпус, отсечные вентили

Купить пневматическую стойку можно на нашем сайте. Цена зависит от количества выходов, материала, необходимой комплектации (наличия редукторов, вентилей, питания датчиков, панели ЭКМ).

Преимущества покупки у нас:

Бесплатный подбор аналога под необходимые измерения
Бесплатная консультация по монтажу и эксплуатации
Большой выбор устройств в наличии

Стойка-коллектор от проверенных производителей обеспечивает точный контроль давления при поверке манометров, преобразователей.

Резюме

Стойка пневматическая — это необходимый инструмент для метрологических лабораторий, осуществляющих поверку и калибровку манометров, датчиков и преобразователей. Пневматическая стойка позволяет подключать несколько приборов одновременно, сокращая время поверки. Купить стойку-коллектор с быстрой доставкой можно в нашем интернет-магазине. Бесплатный подбор аналогов и консультация.

Видео

В данном видео представлена демонстрация работы со Стойкой пневматической.
Тайм код:
-00:10 - назначение и описание прибора
-00:21 - основные характеристики
-01:05 - подготовка к работе
-01:46 - создание давления в диапазоне 0..3,5 МПа
-02:35 - создание давления в диапазоне 3,5..10 МПа
-03:28 - создание разряжения -0,095..0 МПа
-04:20 - калибровка ЭКМ
