В метрологии и промышленности контроль давления — основа безопасности. Но при выборе оборудования многие сталкиваются с дилеммой: калибратор или контроллер давления? Внешне аппараты бывают похожи, порой решают схожие задачи, однако их функционал, назначение и сферы применения принципиально разнятся. Разберёмся, что скрывается за этими терминами, в чём ключевое различие и как принять верное решение.
Что такое калибратор давления
Это высокоточное эталонное устройство для поверки и калибровки манометров, датчиков, преобразователей и реле давления. По сути, инструмент, с которым сравнивают показания проверяемого оборудования.
Современные образцы бывают двух типов:
Современные образцы бывают двух типов:

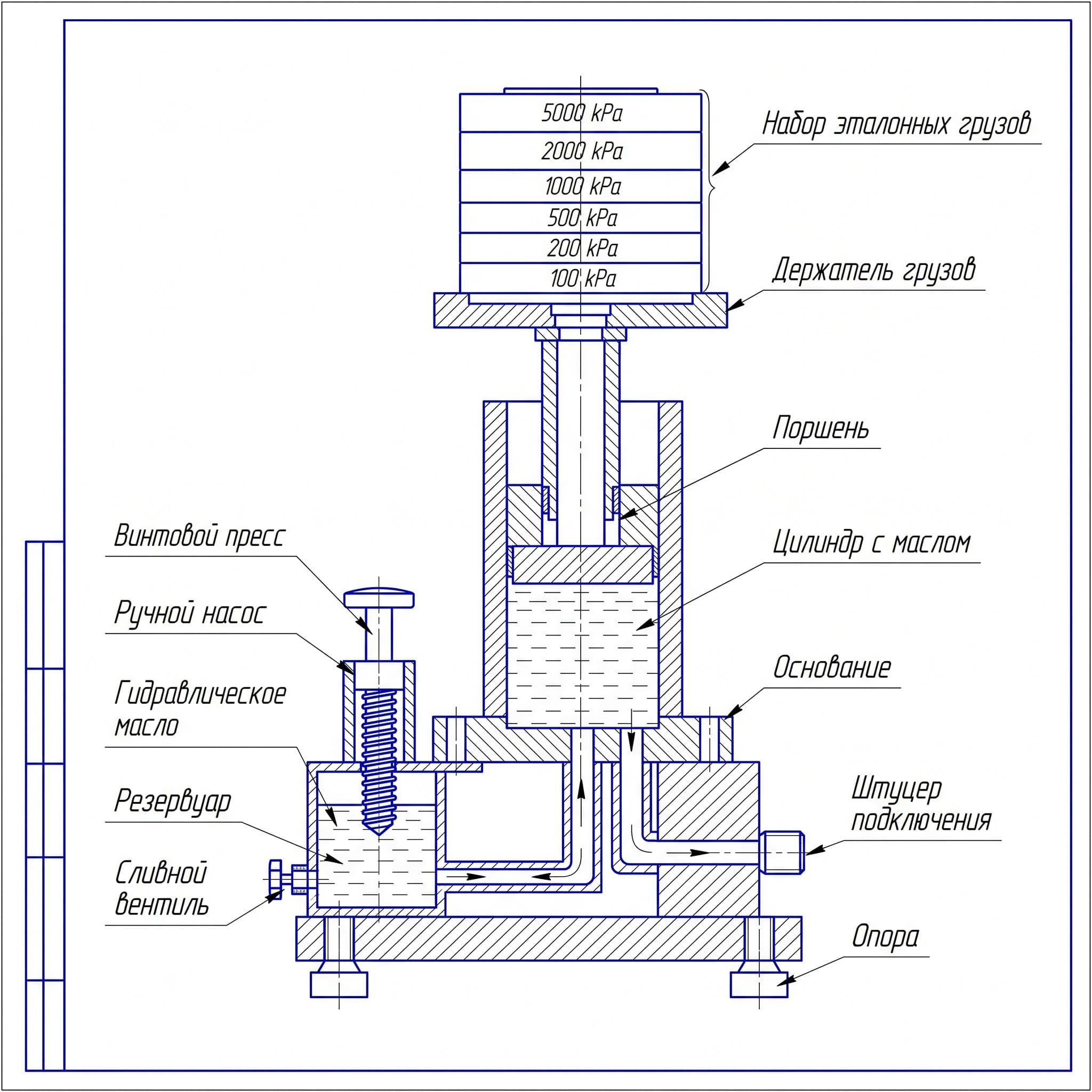

- Грузопоршневые — первичные эталоны, где усилие создаётся массой грузов. Не зависят от электропитания. Условная схема:
- Цифровые (портативные) — компактные аппараты с высокоточными сенсорами. Часто оснащены измерителем электрических сигналов (мА, В).
Ключевая особенность — измерение. Прибор показывает созданное усилие и позволяет сопоставить его с показаниями поверяемого изделия.
Что такое контроллер давления
Это устройство, которое не только измеряет, но и автоматически управляет давлением. Его главная задача — поддержание заданного значения или изменение по программе.
Современные образцы, часто называемые калибраторами-контроллерами, представляют собой сложные системы:
Контроллер заменяет оператора в процессе ручного регулирования, автоматизируя и ускоряя калибровку.
Современные образцы, часто называемые калибраторами-контроллерами, представляют собой сложные системы:
- Автоматически создают и удерживают усилие с высокой точностью.
- Работают в двух режимах: «Измерение» и «Задача» (воспроизведение заданного значения).
- Имеют встроенные насосы (гидравлика) либо подключаются к внешнему источнику газа (пневматика).
Контроллер заменяет оператора в процессе ручного регулирования, автоматизируя и ускоряя калибровку.
Главное отличие
Принципиальное различие — наличие функции автоматического управления.
Когда нужен калибратор
Калибратор — ваш выбор, если:
- Проводите поверку или калибровку на месте установки (в полевых условиях).
- Нужен портативный, автономный инструмент для выездных работ.
- Бюджет ограничен — это доступнее автоматических систем.
- Требуется высокоточный эталон (например, грузопоршневой для лаборатории).
- Необходимо измерять не только усилие, но и выходные электрические сигналы датчика (ток 4-20 мА, напряжение).
Когда нужен контроллер
Контроллер незаменим, когда:
- Требуется полная автоматизация поверки большого количества приборов.
- Важна высокая скорость регулировки — аппарат достигает заданного значения за секунды.
- Нужно исключить человеческий фактор — автоматика гарантирует стабильность.
- Требуется создавать усилие по сложной программе (ступенчатый набор, выдержка, сброс).
- Работа ведётся в стационарной лаборатории с доступом к питанию и сжатому воздуху.
Калибратор-контроллер: совмещение функций
Граница между понятиями размыта — производители часто выпускают гибридные изделия.
Это аппараты, совмещающие функции высокоточного калибратора и автоматического контроллера. Модульные системы измеряют и автоматически задают усилие с высочайшей точностью.
Главное преимущество — универсальность. Прибор можно использовать и как эталон для ручной поверки, и как автоматическую систему для тестирования датчиков. Это особенно актуально в лабораториях с разнообразными задачами.
Это аппараты, совмещающие функции высокоточного калибратора и автоматического контроллера. Модульные системы измеряют и автоматически задают усилие с высочайшей точностью.
Главное преимущество — универсальность. Прибор можно использовать и как эталон для ручной поверки, и как автоматическую систему для тестирования датчиков. Это особенно актуально в лабораториях с разнообразными задачами.
Подключение и настройка контроллера
Процесс зависит от модели, но общие принципы таковы:
1. Подключение к системе. На задней панели есть порты для подачи усилия (вход) и выходной порт для поверяемого прибора. Для гидравлических версий нужно залить рабочую жидкость (масло или воду).
2. Подача питания. Контроллеры работают от сети. Для пневматических также требуется подача сжатого воздуха от внешнего компрессора.
3. Настройка параметров. Через сенсорный экран задаются: единицы измерения (МПа, бар, psi), тип (избыточное, абсолютное), пределы защиты, скорость набора.
4. Установка значения. Вы задаёте целевое усилие — контроллер автоматически создаёт его, точно останавливаясь на требуемой отметке.
1. Подключение к системе. На задней панели есть порты для подачи усилия (вход) и выходной порт для поверяемого прибора. Для гидравлических версий нужно залить рабочую жидкость (масло или воду).
2. Подача питания. Контроллеры работают от сети. Для пневматических также требуется подача сжатого воздуха от внешнего компрессора.
3. Настройка параметров. Через сенсорный экран задаются: единицы измерения (МПа, бар, psi), тип (избыточное, абсолютное), пределы защиты, скорость набора.
4. Установка значения. Вы задаёте целевое усилие — контроллер автоматически создаёт его, точно останавливаясь на требуемой отметке.
Как выбрать
Выбор зависит от конкретных задач. Предлагаем таблицу для принятия решения.
На что обратить внимание
При выборе конкретной модели учитывайте:
- Диапазон измерений и создания усилия. Должен перекрывать рабочие значения минимум на 30%.
- Точность (класс). Для поверки рабочих приборов калибратор должен быть минимум в 3–4 раза точнее.
- Тип давления. Избыточное, абсолютное или дифференциальное — убедитесь, что аппарат поддерживает нужный.
- Рабочая среда. Гидравлика (масло/вода) — для высоких значений. Пневматика (сухой воздух/инертный газ) — для низких и «чистых» сред.
- Дополнительные функции: встроенный насос, измеритель электрических сигналов, память, интерфейсы, ПО.
Типичные ошибки
Чтобы избежать разочарований, помните о распространённых просчётах:
- Покупка контроллера для редкой ручной работы. Если вы изредка поверяете манометры на объекте — достаточно портативного калибратора.
- Путаница между калибровкой и поверкой. Для официальной поверки прибор должен быть внесён в Госреестр.
- Игнорирование среды. Использование пневматики для гидравлических задач (и наоборот) может повредить оборудование.
- Выбор без учёта загрязнений. Для гидравлических приборов рассматривайте модели с фильтрами или ловушками загрязнений.
Заключение
Калибратор и контроллер — это разные классы оборудования. Калибратор — это высокоточный измеритель, контроллер — автоматическая система управления. Выбор зависит от конкретных задач: нужен ли портативный инструмент для ручной поверки или мощный лабораторный комплекс для автоматизированной калибровки. Гибридные калибраторы-контроллеры предлагают лучшее сочетание точности и автоматизации, но стоят соответственно. Тщательно проанализируйте свои потребности, изучите характеристики и выберите оборудование, которое станет надёжным помощником.
