Выбор оборудования для поверки и калибровки — это не покупка, а инвестиция в безопасность и качество вашего производства. В этой статье мы рассмотрим все типы калибраторов, их плюсы и минусы, а также дадим четкие критерии, которые помогут подобрать оптимальное решение для ваших задач.
Что такое калибратор давления
Калибратор давления — это средство измерений, предназначенное для воспроизведения давления заданного значения и измерения выходных сигналов поверяемого оборудования. Конструктивно прибор объединяет два функциональных узла:
Поверка и калибровка давления — это два типа метрологических процедур. Поверка — обязательная операция, подтверждающая соответствие прибора установленным метрологическим характеристикам. Результат поверки удостоверяется свидетельством установленного образца. Калибровка — добровольная процедура, в ходе которой определяются реальные метрологические характеристики прибора без вынесения вердикта «годен/не годен».
Выбор конкретного калибратора для поверки или для калибровки определяется техническим заданием, условиями эксплуатации и номенклатурой обслуживаемых средств измерений.
- Задатчик (контроллер) давления — создает контролируемое избыточное, абсолютное или дифференциальное давление в рабочем диапазоне.
- Измерительная часть — регистрирует выходной сигнал поверяемого устройства: ток (4-20 мА), напряжение (0-10 В), частоту, сопротивление или цифровой код.
Поверка и калибровка давления — это два типа метрологических процедур. Поверка — обязательная операция, подтверждающая соответствие прибора установленным метрологическим характеристикам. Результат поверки удостоверяется свидетельством установленного образца. Калибровка — добровольная процедура, в ходе которой определяются реальные метрологические характеристики прибора без вынесения вердикта «годен/не годен».
Выбор конкретного калибратора для поверки или для калибровки определяется техническим заданием, условиями эксплуатации и номенклатурой обслуживаемых средств измерений.
Области применения калибраторов давления
Калибраторы давления применяются во всех отраслях, где используется давление как технологический параметр. Перечень основных областей:
- Нефтегазовая отрасль — поверка датчиков давления на скважинах, компрессорных станциях, газораспределительных пунктах, установках подготовки газа.
- Энергетика — проверка манометров и преобразователей на тепловых, атомных и гидроэлектростанциях, в котельных, на паропроводах.
- Химическая и нефтехимическая промышленность — калибровка датчиков в агрессивных средах, контроль реакторов высокого давления.
- Металлургия — обслуживание гидравлических прессов, прокатных станов, доменных печей.
- Машиностроение и транспорт — проверка тормозных систем подвижного состава, топливной аппаратуры Common Rail, пневмоподвески.
- ЖКХ — поверка манометров на насосных станциях, тепловых узлах, водопроводных и газовых сетях.
- Фармацевтика и пищевая промышленность — контроль стерилизации, вакуумной упаковки, дозирования.
- Микроэлектроника — управление вакуумными процессами в камерах напыления и травления.

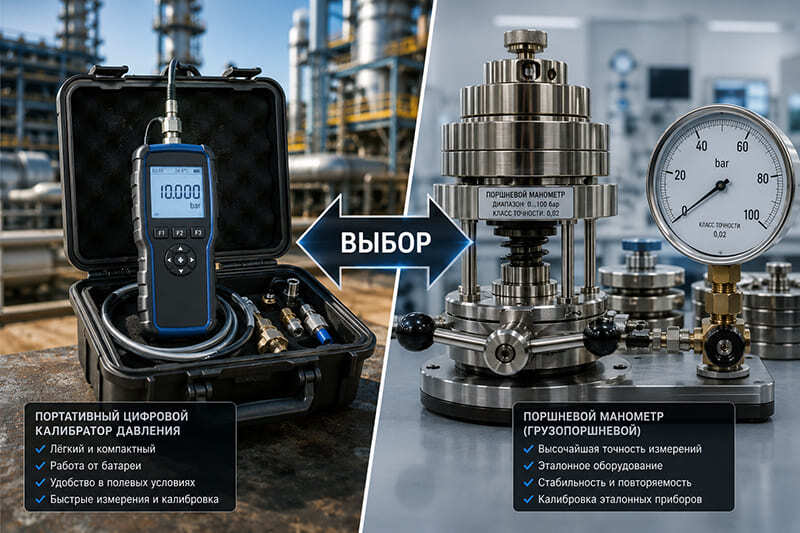

Основные виды калибраторов давления
Классификация калибраторов давления выполняется по нескольким признакам: мобильность, принцип действия, тип рабочей среды, уровень автоматизации.

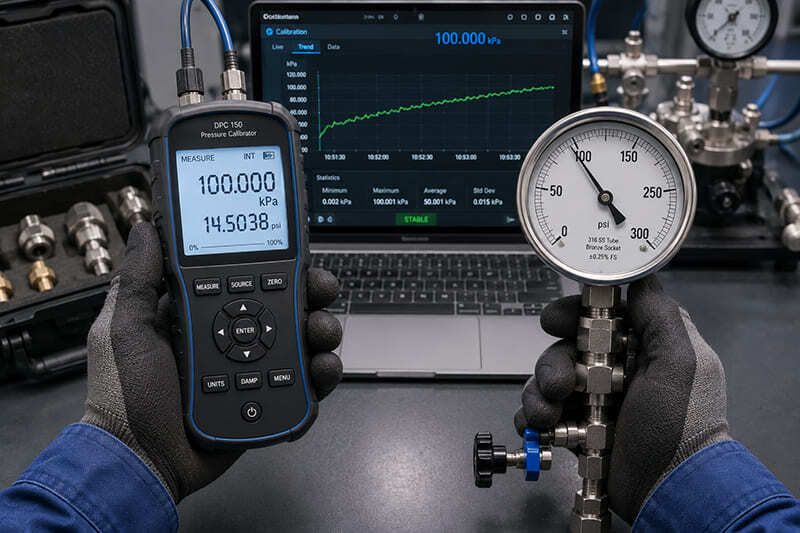

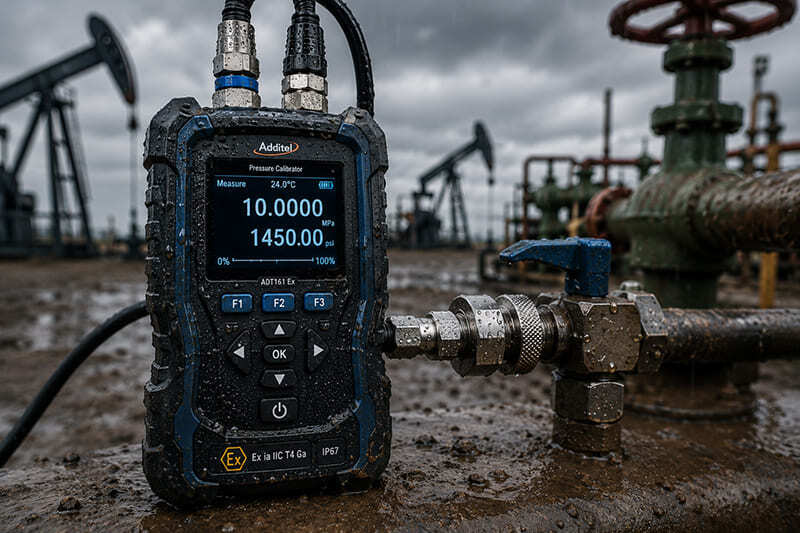

Портативные калибраторы давления**
Портативный калибратор давления — это автономное устройство массой до 5 кг, оснащенное встроенным ручным или электрическим насосом. Корпус выполнен в ударопрочном исполнении со степенью защиты IP54 и выше. Питание — от встроенного аккумулятора.
Технические характеристики:
Применение: полевые условия, выездные бригады, цеховые поверочные лаборатории.
Технические характеристики:
- Диапазон: обычно от -100 кПа до 6 МПа (пневматика) или до 100 МПа (гидравлика)
- Погрешность: 0,05-0,1% от диапазона
- Процесс создания давления: ручной (плунжерный насос) или электрический (встроенный компрессор)
Применение: полевые условия, выездные бригады, цеховые поверочные лаборатории.
Лабораторные калибраторы давления
Лабораторный калибратор — стационарное или переносное (в пределах лаборатории) устройство с высокой точностью. В отличие от полевых моделей, лабораторные калибраторы не имеют встроенного насоса — давление создается внешним задатчиком (грузопоршневой манометр, система питания).
Технические характеристики:
Применение: эталонные поверочные лаборатории, государственные метрологические центры.
Технические характеристики:
- Погрешность: 0,01-0,02% от показаний
- Диапазон: шире, чем у портативных (от вакуума до 1000 МПа)
- Документирование: встроенная память, RS-232, Ethernet, USB
Применение: эталонные поверочные лаборатории, государственные метрологические центры.
Автоматические калибраторы-контроллеры давления
Автоматический калибратор давления — устройство, автоматически создающее и стабилизирующее заданные значения давления без участия оператора. Регулятор давления встроен в систему и управляется микропроцессором.
Функциональные возможности:
Применение: серийная поверка датчиков на производстве, автоматизированные калибровочные стенды, исследовательские лаборатории.
Функциональные возможности:
- Автоматический набор заданных точек по программе
- Стабилизация давления с погрешностью не хуже 0,001-0,005%
- Поддержка цифровых протоколов (HART, Modbus, IEEE-488)
- Одновременное управление несколькими диапазонами (до 3-4 модулей)
Применение: серийная поверка датчиков на производстве, автоматизированные калибровочные стенды, исследовательские лаборатории.
Гидравлические и пневматические решения
Разделение по типу рабочей среды — принципиальный параметр выбора.
Критерии выбора калибратора давления
Диапазон давления
Параметр определяет, какие рабочие средства измерений может обслуживать калибратор.
Типовые диапазоны и соответствующие задачи:
Правило выбора: максимальное давление калибратора должно перекрывать большой диапазон поверяемых приборов с запасом 10-20%.
Типовые диапазоны и соответствующие задачи:
- От -100 кПа до 0 — вакуумметры, тягомеры
- От 0 до 1 МПа — низкий уровень (вентиляция, газовые сети)
- От 1 до 40 МПа — основной промышленный диапазон
- Свыше 40 до 100 МПа — высокое давление (гидроабразивная резка, испытательные стенды)
- Свыше 100 МПа — сверхвысокое (пьезометрия, глубинные скважины)
Правило выбора: максимальное давление калибратора должно перекрывать большой диапазон поверяемых приборов с запасом 10-20%.
Тип давления
Калибратор давления должен воспроизводить тот тип давления, который соответствует поверяемому средству измерений.
Некоторые калибраторы поддерживают работу с двумя-тремя типами. Универсальные модели имеют встроенный барометрический датчик для пересчета абсолютного давления в избыточное
Точность и класс прибора
Калибратор для поверки должен иметь погрешность, в 3-4 раза меньшую, чем у поверяемого прибора. Это соотношение закреплено в нормативных документах (МИ 1874-88, РМГ 51-2002).
Рекомендуемые соотношения:
Погрешность выражается в:
Рекомендуемые соотношения:
- Поверка рабочих манометров (класс 1,5-2,5) → калибратор класса точности 0,15-0,25
- Поверка образцовых манометров (класс 0,4-0,6) → калибратор класса 0,05-0,1
- Поверка эталонов (класс 0,05-0,15) → калибратор класса 0,01-0,02
Погрешность выражается в:
- Приведенной погрешности (в % от верхнего предела) — для калибраторов с одним диапазоном
- Относительной погрешности (в % от показаний) — для калибраторов с перекрываемыми диапазонами
- Абсолютной погрешности (в единицах давления) — для низких давлений и вакуума
Тип поверяемого оборудования
Разные типы устройств требуют разных измерительных функций калибратора.
Рабочая среда
Среда, с которой контактирует калибратор, определяет требования к материалам проточной части.
Стандартная среда (воздух, азот):
Агрессивная среда (сероводород, кислые газы, морская вода):
Особые требования:
Стандартная среда (воздух, азот):
- Стандартные материалы: латунь, нержавеющая сталь 316, анодированный алюминий
Агрессивная среда (сероводород, кислые газы, морская вода):
- Материалы: нержавеющая сталь 316L, Hastelloy C-276, Monel, титан
- Уплотнения: FKM (Viton), FFKM (Kalrez), PTFE
Особые требования:
- Для кислорода — обезжиренные системы (специальная промывка), запрет на масла
- Для пищевого производства — материалы, разрешенные к контакту с пищевыми средами
Формат определяет требования к массе, габаритам, автономности и пыле- и влагозащите.
Уровень автоматизации
Уровень автоматизации определяет производительность труда метролога.
Помощь при выборе уровня автоматизации: для серийной поверки одинаковых датчиков (более 10 шт. в смену) целесообразно приобретать автоматический калибратор давления или контроллер. Для эпизодической поверки разнородных приборов достаточно полуавтоматического.

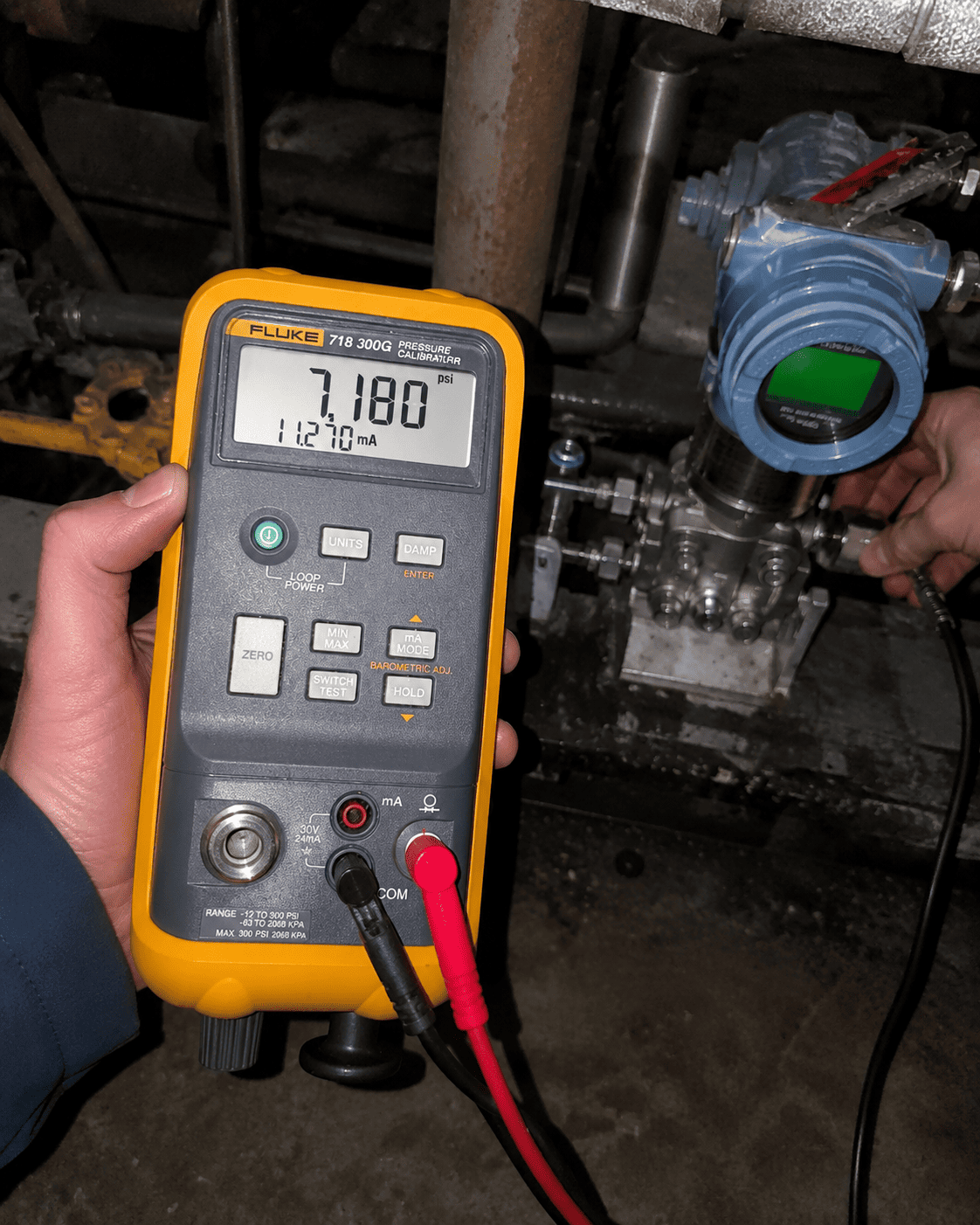

Как выбрать калибратор датчиков давления
Выбор калибратора для датчиков давления требует учета специфических функций, не нужных при работе с механическими манометрами.
Обязательные требования к калибратору датчиков:
Алгоритм выбора:
Обязательные требования к калибратору датчиков:
- Измерение выходного сигнала — встроенный мультиметр для измерения тока (4-20 мА), напряжения (0-10 В, 0-5 В), частоты, сопротивления. Погрешность измерения не хуже 0,02% от диапазона.
- Питание датчика — внутренний источник стабилизированного напряжения 24 В ± 10 % (ток до 30 мА). Для датчиков со входом 10 В — источник 10 В.
- Эмуляция датчика — режим, при котором калибратор выдает в контроллер токовый сигнал, имитирующий работающий датчик. Позволяет проверять каналы ввода контроллера без физического подключения датчика.
- Поддержка цифровых протоколов — HART, Modbus RTU (RS-485), Profibus PA. Функция позволяет считывать цифровую калибровку датчика, изменять настройки и проверять связь.
- Документирование результатов — автоматическая запись показаний «давление-ток», расчет погрешности, формирование протокола.
Алгоритм выбора:
- Определить максимальное и минимальное давление поверяемых датчиков.
- Вычислить требуемую погрешность калибратора (1/3 от погрешности датчика).
- Уточнить протоколы связи датчиков (если цифровые).
- Выбрать портативный или лабораторный вариант в зависимости от места эксплуатации.
- Проверить совместимость материалов рабочей части со средой датчика.
Дополнительные рекомендации по выбору
- Поверка калибратора (как средства измерений) должна проводиться не реже 1 раза в год. Уточните у производителя, есть ли у прибора межповерочный интервал и возможность поверки в региональном ЦСМ.
- Качество изготовления проверяйте по наличию свидетельства об утверждении типа СИ, внесению в Госреестр РФ.
- Доставка и гарантия: стандартная гарантия на калибраторы ведущих производителей составляет 12-24 месяца.
- Изучите каталог производителя на предмет наличия расходных материалов (адаптеры, уплотнения, фильтры, рабочие жидкости).
- При необходимости автоматизации запросите у поставщика ПО для документирования и его совместимость с вашей системой учета средств измерений.
Резюме
Выбор калибратора давления — это последовательное определение:
- Диапазона и типа давления
- Требуемой погрешности
- Типа поверяемого оборудования и его выходных сигналов
- Условий эксплуатации (поле/цех/лаборатория)
- Уровня автоматизации
Только после этих шагов выбирается конкретная модель. Правильно выбранный калибратор для калибровки и поверки обеспечивает достоверность измерений и безопасность технологических процессов.
