Как подключить и настроить контроллер давления

Контроллер давления в метрологии — это высокоточный прибор, который создаёт и поддерживает заданное давление с определенной точностью. Он используется при поверке и калибровке манометров, датчиков и других средств измерений давления. В этой статье разберем, как правильно подключить и настроить контроллер давления для метрологических задач.

Контроллер давления — это электронное устройство, предназначенное для автоматического поддержания заданного давления в замкнутой системе. В отличие от бытовых реле давления, метрологические контроллеры обеспечивают высокую точность поддержания давления.

Основные элементы контроллера:

• Преобразователь давления (датчик) — измеряет текущее давление с высокой точностью.
• Электронный блок управления — обрабатывает сигнал от датчика и управляет исполнительным механизмом.
• Исполнительное устройство — регулирует давление (обычно это электромагнитный клапан или сервопривод).
• Интерфейс пользователя — дисплей и кнопки для установки параметров.

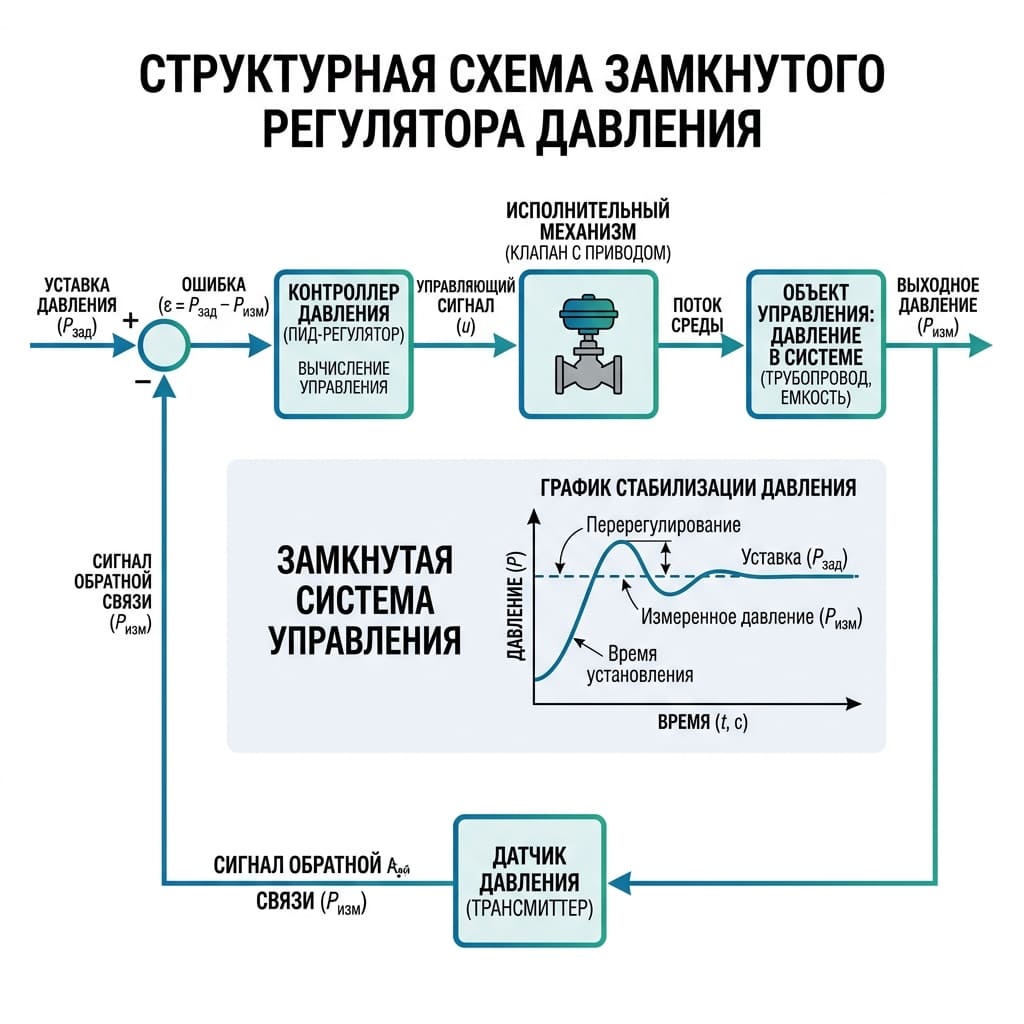

Принцип работы контроллера основан на замкнутом контуре регулирования. Датчик непрерывно измеряет давление в системе, сравнивает его с заданным значением (уставкой) и корректирует положение регулирующего органа. При отклонении давления от заданного значения контроллер подает управляющий сигнал на исполнительное устройство, которое изменяет расход рабочей среды.

Перед началом работ подготовьте необходимое оборудование и документацию.

Инструменты и материалы:

• Контроллер давления с технической документацией.
• Соединительные трубки и фитинги для подключения к системе.
• Эталонный манометр (для проверки показаний).
• Штуцеры и переходники для подключения к поверяемым приборам.
• Ключи, отвертки, кабели для электрических соединений.

Техника безопасности:

• Убедитесь, что система не находится под давлением перед началом монтажа.
• Все электрические соединения выполняйте при отключенном питании.
• Используйте предохранительные клапаны для защиты от превышения давления.
• Не превышайте максимальное рабочее давление, указанное в паспорте контроллера.

Подключение контроллера давления для метрологических задач отличается от бытового монтажа. Здесь важна не только механическая герметичность, но и точность передачи давления.

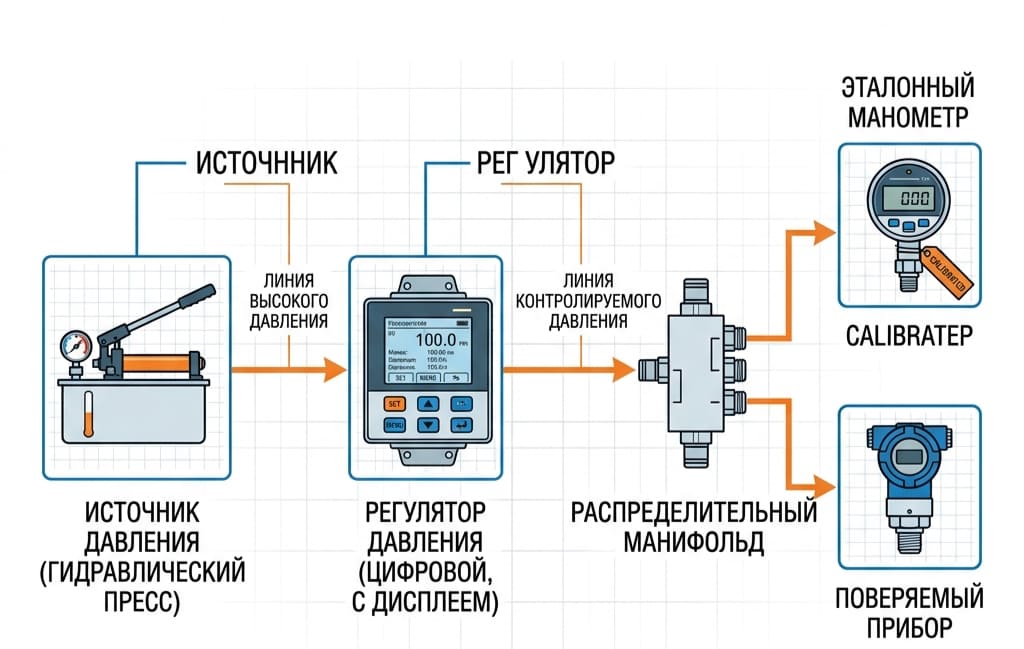

Контроллер устанавливается в систему таким образом, чтобы создаваемое им давление подавалось одновременно на поверяемый прибор и эталонный манометр. Типовая схема монтажа:

- Источник давления (пресс, насос) → 2. Контроллер давления → 3. Коллектор (распределительный блок) → 4. Эталонный манометр и поверяемый прибор.

Между контроллером и поверяемым прибором не должно быть элементов, создающих дополнительное гидравлическое сопротивление. При монтаже используйте жесткие трубки или шланги с минимальной деформацией под давлением. Все соединения должны быть герметичными — даже малая утечка искажает результаты поверки.

Контроллеры давления для метрологических задач обычно имеют интерфейсы для подключения к компьютеру или автоматизированной системе управления. Электрическое подключение выполняется по схеме, приведенной в документации:

• Питание контроллера (обычно 220 В или 24 В).
• Входной сигнал от датчика давления.
• Выходной управляющий сигнал на исполнительное устройство.
• Коммуникационный порт (RS-232, RS-485, USB или Ethernet) для связи с компьютером.

Кабели должны быть экранированными, особенно если контроллер используется рядом с мощным силовым оборудованием.

При работе с контроллером давления в метрологических целях группа безопасности обязательна. Она защищает как сам контроллер, так и дорогостоящие поверяемые приборы от перегрузки.

В состав группы безопасности входят:

• Предохранительный клапан — сбрасывает давление при превышении установленного предела.
• Обратный клапан — предотвращает обратный поток рабочей среды.
• Дренажный клапан — для сброса давления после завершения поверки.
• Манометр — для контроля давления (желательно использовать эталонный манометр).

Контролировать давление в системе помогает встроенный манометр, а для точной настройки используют эталонные образцовые приборы.

Настройка контроллера давления — это установка параметров регулирования: уставки, зоны нечувствительности, времени интеграции и дифференцирования. Для разных задач требуются разные настройки.

Таблица типовых настроек для метрологических задач

В простых контроллерах пороги задаются вручную:

• Установите нижний порог (начало регулирования) — при снижении давления до этого значения контроллер начинает повышать давление.
• Установите верхний порог (конец регулирования) — давление при котором контроллер прекращает воздействие.
• Задайте зону нечувствительности — интервал вокруг уставки, в котором контроллер не реагирует на малые отклонения.

При настройке помните: чем уже зона нечувствительности, тем точнее поддерживается давление, но тем чаще срабатывает исполнительное устройство.

Эталонный манометр — главный инструмент при настройке контроллера:

1. Подайте давление в систему и установите желаемое значение.

2. Сравните показания встроенного датчика контроллера с эталонным манометром.

3. Если есть расхождение, внесите поправку в калибровочные коэффициенты контроллера.

4. Проверьте стабильность поддержания давления в течение нескольких минут.

5. Повторите для нескольких значений давления в рабочем диапазоне.

Показания контроллера всегда сверяют с эталонными приборами, которые используются на специализированных поверочных стендах.

Для поддержания точности контроллера давления необходимо регулярное обслуживание:

• Контроль герметичности системы — раз в месяц.
• Проверка точности встроенного датчика давления по эталонному манометру — перед каждой ответственной серией поверок.
• Очистка рабочей среды от загрязнений — особенно если используется масло или вода.
• Периодическая поверка самого контроллера — не реже одного раза в год.

Если контроллер давления работает некорректно, для начала стоит проверить манометр на исправность — это самая частая причина ошибок.

Контроллер давления в метрологии — это ключевой элемент поверочного оборудования. От его точности и стабильности зависит достоверность результатов поверки и калибровки средств измерений. Правильное подключение, настройка и регулярное обслуживание контроллера обеспечивают надежную работу всей поверочной системы.

При выборе контроллера учитывайте требуемый диапазон давлений, точность, способ управления и возможности интеграции в автоматизированную систему. И помните: контроллер давления — это лишь часть системы, включающей также эталонный манометр и специальное метрологическое оборудование.

Выбор датчика и контроллера давления для конкретной задачи — часть системы метрологического обеспечения предприятия, о которой мы рассказываем в отдельном материале. Также рекомендуем ознакомиться с другими нашими статьями по метрологии и поверке средств измерений давления.
