Как проверить исправность манометра перед поверкой

Манометр — один из ключевых приборов на любом промышленном объекте. От его точности зависит безопасность, качество продукции и работа оборудования. Но прежде чем отправить манометр на поверку, важно убедиться, что он вообще исправен. В этой статье разберем, как проверить манометр на исправность самостоятельно, на что обратить внимание и какие признаки указывают на то, что прибор не пройдёт метрологическую проверку.

Поверка манометра — это официальная метрологическая процедура, которая стоит времени и денег. Если прибор имеет явные дефекты, он будет забракован на первом же этапе, а вы потратите средства на транспортировку и работу лаборатории.

Предварительная проверка помогает:

• Сэкономить бюджет — не отправлять на поверку заведомо неисправный прибор.
• Сократить время простоя — вовремя выявить проблему и устранить её до отправки в лабораторию.
• Избежать повторных визитов — убедиться, что манометр готов к процедуре.
• Продлить срок службы — своевременное обнаружение неисправностей предотвращает полный выход прибора из строя.

Регулярная проверка работоспособности манометра — это не просто рекомендация, а требование метрологической грамотности. Она позволяет вовремя заметить отклонения и принять меры до того, как они приведут к серьёзным последствиям.

Первое, с чего начинается любая проверка манометра — это внешний осмотр. Он занимает не больше минуты, но позволяет выявить до 80% явных дефектов.

Внимательно осмотрите прибор:

• Стекло должно быть целым, без трещин и сколов, которые мешают считыванию показаний.
• Корпус — без вмятин, деформаций и следов коррозии.
• Стрелка — не должна быть погнутой, касаться циферблата или задевать стекло.
• Шкала — чёткая, без потёртостей, цифры и отметки должны быть читаемы.

Любые повреждения стекла или корпуса — повод для отказа в поверке, даже если прибор показывает верно.

Перед проверкой убедитесь, что манометр находится в рабочем положении (обычно вертикально) и не подключен к источнику давления. Стрелка должна находиться строго на нулевой отметке.

Допустимые отклонения зависят от класса точности прибора. В таблице приведены типовые значения.

Таблица. Допустимые отклонения стрелки от нуля

Превышение этих значений — признак неисправности или разрегулировки прибора.

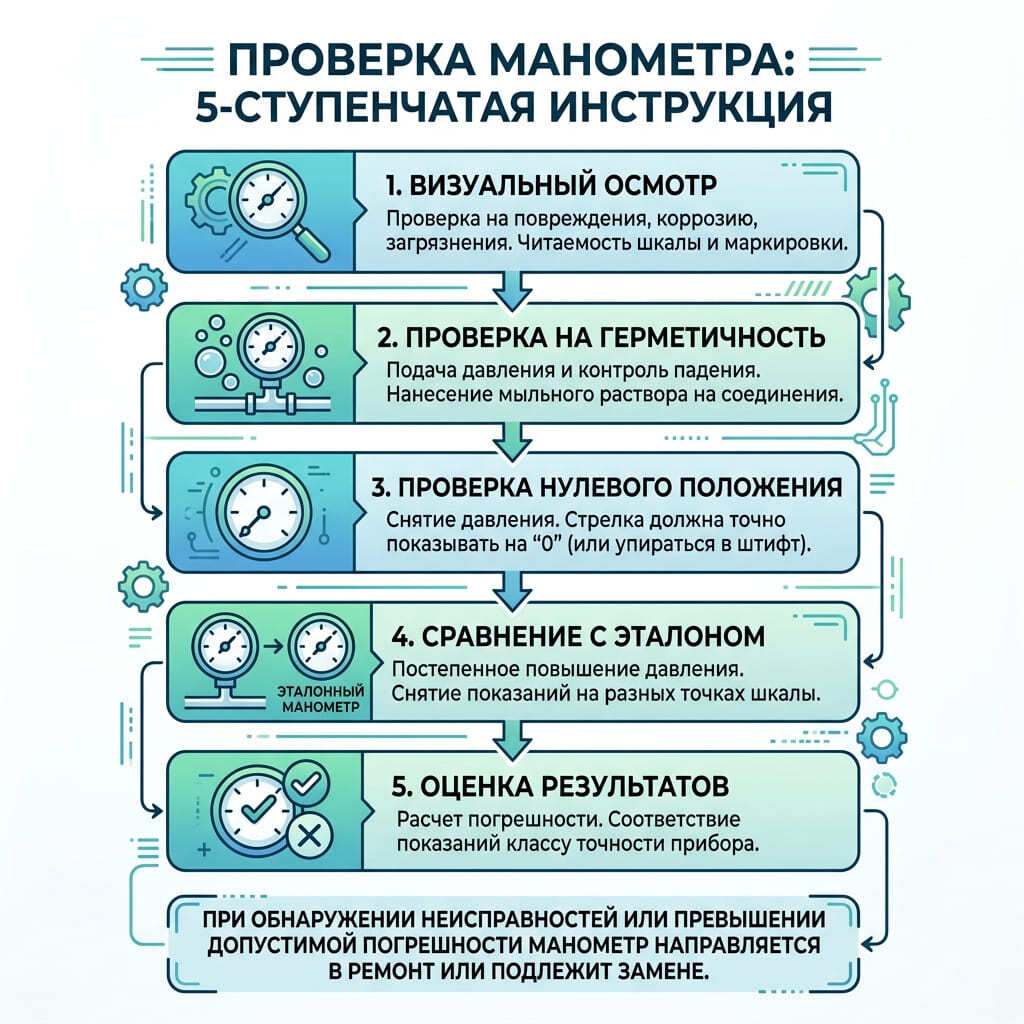

Если внешний осмотр не выявил дефектов, переходите к более детальной проверке. Она состоит из пяти шагов.

Проведите внешний осмотр по инструкции выше. Убедитесь, что корпус не смещается относительно штуцера. Проверьте резьбу на штуцере — она не должна быть сорвана или забита грязью.

Подключите манометр к источнику давления (ручному насосу или поверочному стенду). Создайте давление, равное верхнему пределу измерений прибора. Перекройте подачу давления и наблюдайте за показаниями в течение 2-3 минут. Если давление падает более чем на 1-2% от верхнего предела, система негерметична — это может быть связано с самим манометром или соединениями.

Проверьте сами соединения: подтяните резьбовые соединения, убедитесь в отсутствии утечек рабочей среды.

После сброса давления стрелка должна вернуться на нулевую отметку с отклонением, не превышающим допустимое для данного класса точности. Если стрелка не возвращается на ноль, это указывает на механическое повреждение или износ передаточного механизма.

Этот этап позволяет оценить точность показаний. Подключите манометр к стенду вместе с образцовым прибором (цифровым эталонным манометром). Подайте давление на нескольких контрольных точках: 25%, 50%, 75% и 100% от верхнего предела. Запишите показания поверяемого и образцового приборов.

Расхождение между показаниями не должно превышать допустимую погрешность, соответствующую классу точности поверяемого манометра. Обычно для технических манометров она составляет 1,5–2,5% от верхнего предела измерений.

Сравните полученные данные с допустимыми значениями. Если на всех контрольных точках погрешность укладывается в норму, манометр считается исправным и готов к поверке. Если хотя бы в одной точке отклонение превышено — прибор нуждается в ремонте или замене.

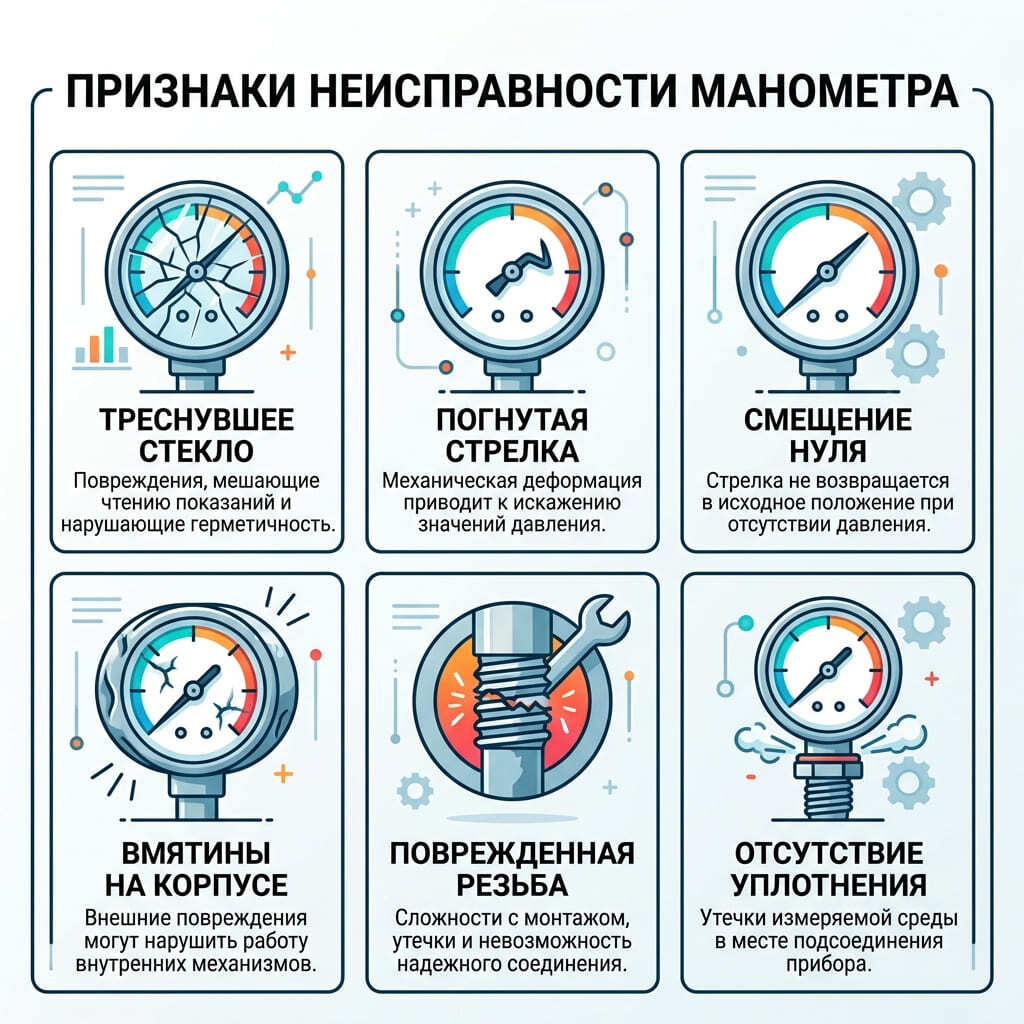

Если вы обнаружили хотя бы один из этих признаков, поверку лучше не начинать — сначала устраните проблему.

Если проверка показала, что манометр врёт, не спешите его выбрасывать. Вот что можно сделать:

• Проверьте и очистите штуцер — иногда причина в забитом проходном канале.
• Проверьте герметичность соединений и при необходимости подтяните их.
• Откалибруйте прибор с помощью регулировочного винта (если конструкция позволяет).
• Отремонтируйте манометр в специализированной мастерской — чистка, замена зубчатого механизма, регулировка.
• Замените прибор на новый — если ремонт экономически нецелесообразен (для дешёвых моделей).

Помните, что самостоятельная регулировка манометра допустима только для приборов, не используемых в сфере государственного регулирования. Если прибор применяется в такой сфере, вмешательство в конструкцию запрещено — только замена или ремонт с последующей поверкой.

Проверка исправности манометра перед поверкой — простой, но важный шаг, который экономит время и деньги. Внешний осмотр, проверка нулевого положения, герметичности и сравнение с образцовым прибором позволяют с высокой вероятностью определить, готов ли манометр к метрологической проверке.

Регулярная проверка работоспособности — это не только экономия, но и основа безопасности. Вовремя обнаруженная неисправность предотвращает аварии, простои и штрафы. Если манометр неисправен, не пытайтесь его скрыть — поверка всё равно выявит проблему. Лучше заранее провести диагностику и принять правильное решение: отремонтировать, откалибровать или заменить прибор.

Более подробно о том, как проходит поверка манометра целиком и что для этого нужно, можно прочитать в отдельной статье. Для проверки показаний используют эталонные приборы для сличения показаний, а саму проверку проводят на специализированных поверочных стендах. Если прибор не предназначен для государственного регулирования, вместо поверки допустима калибровка, что также важно учитывать при планировании метрологических процедур.
