Каждый день специалист по измерениям сталкивается с необходимостью быстро находить нормативные данные, проверять характеристики приборов и рассчитывать погрешности. Чтобы не держать в голове десятки цифр и формул, опытные метрологи используют специальные сборники — справочники, где собрана вся ключевая информация. В этой статье разберем, что входит в такой справочник, как пользоваться государственными реестрами и какие формулы чаще всего нужны в работе.
Что входит в справочник метролога
Хороший справочник заменяет несколько нормативных документов и экономит время. В него обычно включают:
Такой набор материалов позволяет оперативно проверять данные, не обращаясь к первоисточникам.
- Государственный реестр средств измерений — перечень типов СИ, разрешенных к применению.
- Сведения из ФГИС «Аршин» — данные о поверках, эталонах и утверждении типов.
- Основные физические константы и характеристики эталонов.
- Формулы для расчёта абсолютной, относительной и приведенной погрешности.
- Таблицы классов точности, единиц давления и сроков между поверками.
- Информацию о методиках поверки и калибровки для разных приборов.
Такой набор материалов позволяет оперативно проверять данные, не обращаясь к первоисточникам.
Госреестр средств измерений: что это и как искать СИ
Государственный реестр средств измерений — это официальный перечень типов СИ, прошедших испытания и допущенных к применению в России. В него вносят все приборы, которые используются в сфере государственного регулирования.
В реестре можно найти:
Поиск ведется по номеру типа, наименованию или изготовителю. Информация из реестра подтверждает, что прибор прошел утверждение типа и может применяться в сфере государственного регулирования.
В реестре можно найти:
- тип и назначение прибора;
- данные об изготовителе;
- класс точности и метрологические характеристики;
- межповерочный интервал;
- ссылки на методики поверки.
Поиск ведется по номеру типа, наименованию или изготовителю. Информация из реестра подтверждает, что прибор прошел утверждение типа и может применяться в сфере государственного регулирования.
Что такое ФГИС «Аршин» и зачем в неё заглядывать
ФГИС «Аршин» — это федеральная информационная система, где хранятся сведения о результатах поверки средств измерений. С 2020 года запись в этой системе — единственное юридическое доказательство того, что прибор прошел поверку.
С помощью «Аршина» можно:
Доступ к системе открыт для всех через сайт или мобильное приложение. Для поиска достаточно знать заводской номер прибора.
С помощью «Аршина» можно:
- проверить дату последней поверки;
- узнать, до какого числа действует поверка;
- убедиться, что прибор не признан непригодным;
- найти данные об эталонах и методиках.
Доступ к системе открыт для всех через сайт или мобильное приложение. Для поиска достаточно знать заводской номер прибора.

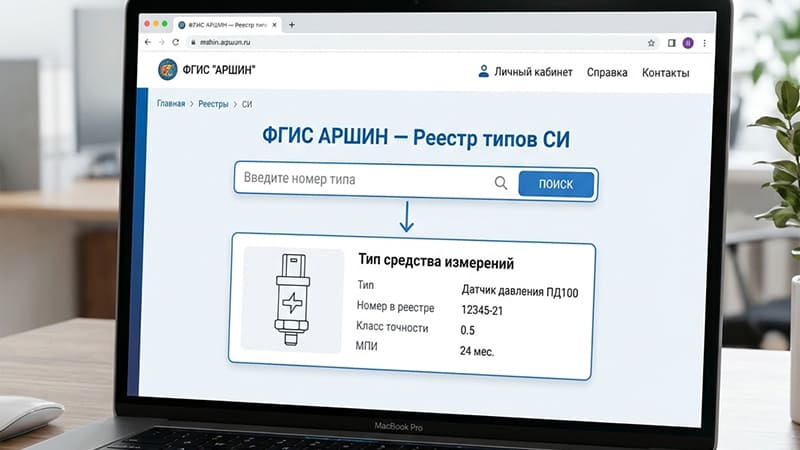

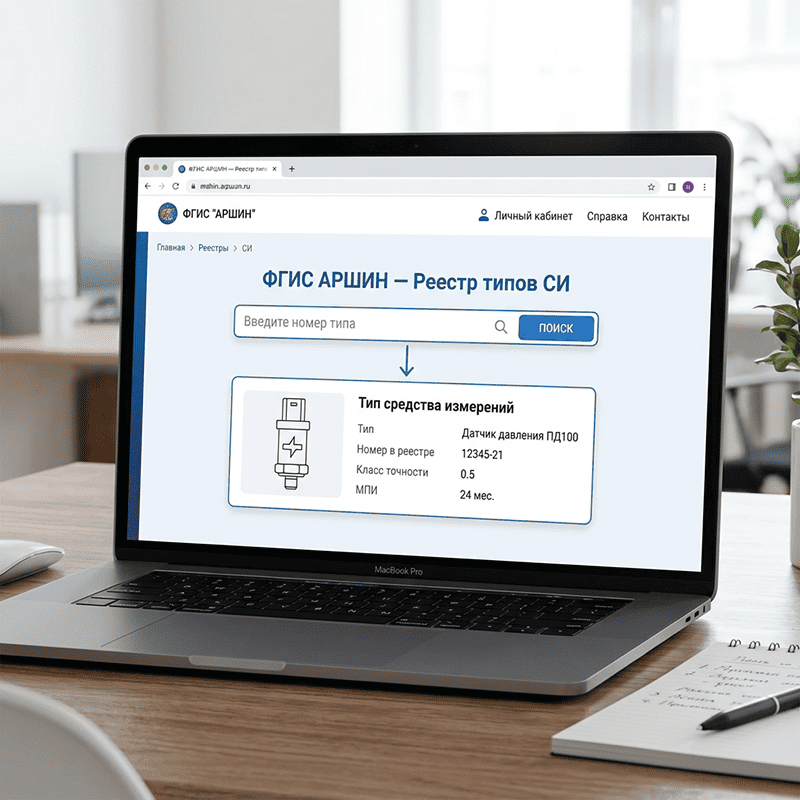

Как найти сведения об утверждении типа СИ по номеру
Поиск по номеру типа — самый быстрый способ получить информацию о приборе. Для этого нужно:
1. Зайти на сайт ФГИС «Аршин».
2. Выбрать раздел «Реестр утвержденных типов средств измерений».
3. Ввести номер типа или название прибора.
4. Открыть карточку с полной информацией.
В карточке указаны все метрологические характеристики, межповерочный интервал, методика поверки и данные об изготовителе.
1. Зайти на сайт ФГИС «Аршин».
2. Выбрать раздел «Реестр утвержденных типов средств измерений».
3. Ввести номер типа или название прибора.
4. Открыть карточку с полной информацией.
В карточке указаны все метрологические характеристики, межповерочный интервал, методика поверки и данные об изготовителе.
Основные эталоны единиц физических величин
Эталон — это средство измерений, которое хранит и воспроизводит единицу физической величины с наивысшей точностью. Метрологу важно знать основные эталоны, к которым привязаны все рабочие приборы.
Сведения об эталонах доступны в ФГИС «Аршин». Они нужны для подтверждения прослеживаемости измерений.
- Государственный первичный эталон единицы давления — воспроизводит паскаль в диапазоне до 10 МПа. На него опираются все поверочные работы в области давления.
- Эталон единицы силы — служит основой для калибровки динамометров и силоизмерительных приборов.
- Эталон единицы температуры — поддерживает шкалу Кельвина и градуса Цельсия.
Сведения об эталонах доступны в ФГИС «Аршин». Они нужны для подтверждения прослеживаемости измерений.

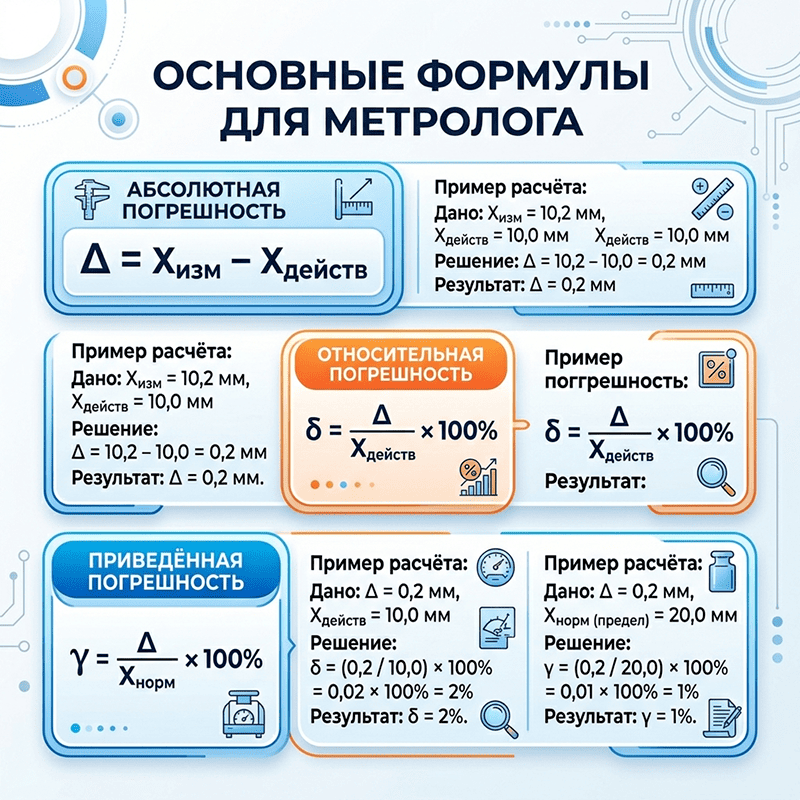

Формулы, которые чаще всего нужны метрологу
В ежедневной работе метрологу приходится рассчитывать погрешности, переводить единицы и проверять соответствие приборов требованиям. Для этого используют несколько основных формул.
Расчёт абсолютной, относительной и приведённой погрешности
Абсолютная погрешность — это разница между показанием прибора и действительным значением величины:
Δ = Xизм − Xдейств
Относительная погрешность показывает, какую долю составляет ошибка от измеряемого значения:
δ = (Δ / Xдейств) × 100%
Приведенная погрешность — отношение абсолютной погрешности к нормирующему значению (например, к верхнему пределу шкалы):
γ = (Δ / Xнорм) × 100%
Именно приведенная погрешность указывается в классе точности прибора.
Δ = Xизм − Xдейств
Относительная погрешность показывает, какую долю составляет ошибка от измеряемого значения:
δ = (Δ / Xдейств) × 100%
Приведенная погрешность — отношение абсолютной погрешности к нормирующему значению (например, к верхнему пределу шкалы):
γ = (Δ / Xнорм) × 100%
Именно приведенная погрешность указывается в классе точности прибора.
Расчёт допустимой погрешности по классу точности
Допустимая абсолютная погрешность рассчитывается по формуле:
Δдоп = (Класс точности × Xнорм) / 100
Где Xнорм — это верхний предел измерений (или диапазон шкалы).
Пример: для манометра класса 1,5 с верхним пределом 10 МПа допустимая погрешность составит:
Δдоп = (1,5 × 10) / 100 = 0,15 МПа
Δдоп = (Класс точности × Xнорм) / 100
Где Xнорм — это верхний предел измерений (или диапазон шкалы).
Пример: для манометра класса 1,5 с верхним пределом 10 МПа допустимая погрешность составит:
Δдоп = (1,5 × 10) / 100 = 0,15 МПа
Таблицы: классы точности, единицы давления, периодичность поверки
В справочнике метролога должны быть таблицы, которые позволяют быстро находить нужные значения без дополнительных расчетов.
Таблица классов точности и допустимых погрешностей
Таблица классов точности и допустимых погрешностей
Таблица единиц давления с коэффициентами перевода
Как пользоваться справочником в повседневной работе
Справочник метролога — это рабочий инструмент, который должен быть всегда под рукой. Вот несколько практических рекомендаций:
А данные о классе точности помогают при выборе между поверкой и калибровкой. Требования к области аккредитации. Эталонные приборы для сличения показаний и работы по сличению на специализированных поверочных стендах — всё это часть единой системы, которая обеспечивает достоверность измерений.
- Проверяйте данные о приборе в Госреестре перед тем, как принять его на поверку. Это избавит от ошибок на раннем этапе.
- Используйте таблицы перевода единиц для быстрой конвертации значений — это сокращает время на рутинные операции.
- Держите под рукой формулы для расчета погрешности — они понадобятся при оформлении протоколов.
- Сверяйте межповерочные интервалы с данными из реестра — для разных типов приборов они могут отличаться.
- Периодически обновляйте справочные данные: нормативная база меняется, появляются новые методики.
А данные о классе точности помогают при выборе между поверкой и калибровкой. Требования к области аккредитации. Эталонные приборы для сличения показаний и работы по сличению на специализированных поверочных стендах — всё это часть единой системы, которая обеспечивает достоверность измерений.
Заключение
Справочник метролога — это не просто сборник таблиц и формул, а продуманная система, помогающая специалисту быстро находить нужную информацию, избегать ошибок и работать в соответствии с нормативными требованиями. Государственный реестр средств измерений и ФГИС «Аршин» дают доступ к актуальным данным о приборах и их поверке.
Знание ключевых формул и таблиц позволяет оперативно рассчитывать погрешности, переводить единицы и оценивать пригодность приборов. Регулярное использование справочника — признак профессионального подхода и залог качества работы метролога.
Знание ключевых формул и таблиц позволяет оперативно рассчитывать погрешности, переводить единицы и оценивать пригодность приборов. Регулярное использование справочника — признак профессионального подхода и залог качества работы метролога.
