В мире, где точность определяет качество продукции, безопасность полетов и даже здоровье человека, невозможно полагаться на «примерное» или «на глаз». Каждый манометр на заводе, датчик в автомобиле или тонометр в больнице должен показывать правду. Но как проверить, не врут ли приборы? Для этого существует незыблемый авторитет — эталон давления. Простыми словами, это «сверхточный прибор», с которым сравнивают все остальные средства измерения давления.
Эталон единицы давления — это высокоточное средство измерений, которое официально утверждено для воспроизведения, хранения и передачи размера единицы давления (паскаля, а также производных — бар, кгс/см² и др.) другим средствам измерений.
Где применяется эталон измерения давления
Трудно найти область, где бы не требовалось точное измерение давления. Основные отрасли использования:
1. Авиационная промышленность и авиатранспорт
- Контроль давления в гидравлических системах шасси, тормозов, закрылков
- Герметичность кабин самолётов
- Топливная система и система наддува баков
- Проверка высотомеров (давление = высота)
2. Космическая отрасль
- Испытания ракетных двигателей (давление в камерах сгорания)
- Системы жизнеобеспечения космических станций
- Стыковочные узлы и герметичность модулей
- Системы подачи топлива
3. Нефтегазовая отрасль
- Контроль давления в трубопроводах (магистральных и промысловых)
- Работа буровых установок
- Газораспределительные станции и компрессорные станции
- Автомобильные газовые заправки (метан, пропан-бутан)
4. Химическая промышленность
- Контроль реакторов высокого давления
- Производство удобрений, пластмасс, кислот
- Опасные производства с токсичными газами (утечки недопустимы)
- Вакуумные процессы (сушки, дистилляции)
5. Энергетика
- Тепловые электростанции (котлы, турбины, паропроводы)
- Атомные электростанции (контур охлаждения, системы безопасности)
- Гидроэлектростанции (напор воды)
- Тепловые сети (давление теплоносителя в трубах)
6. ЖКХ и коммунальное хозяйство
- Котельные (отопление и горячая вода)
- Водопроводные насосные станции
- Системы газоснабжения многоквартирных домов
- Лифты (гидравлические системы)
7. Медицина и здравоохранение
- Тонометры (измерение артериального давления)
- Аппараты ИВЛ (давление дыхательной смеси)
- Барокамеры (лечение кессонной болезни)
- Стоматологические установки (пневматические приводы)
- Хирургические инструменты с пневмоприводом
8. Автомобильная промышленность и транспорт
- Датчики давления в шинах
- Топливные системы
- Тормозные системы с пневмоприводом (грузовики, автобусы)
- Амортизаторы и пневмоподвески
- Двигатели внутреннего сгорания (наддув, масляная система)
9. Судостроение и морской транспорт
- Балластные системы
- Системы пожаротушения
- Гидравлика рулевых машин
- Дизельные двигатели судов
10. Металлургия
- Контроль давления в доменных печах
- Прокатные станы (гидравлическое давление на валках)
- Литейное производство (давление в формах)
11. Пищевая промышленность
- Розлив газированных напитков (CO₂ под давлением)
- Пастеризация и стерилизация (автоклавы)
- Упаковочное оборудование (вакуумные упаковщики)
- Пивоварение (давление в бродильных чанах)
12. Фармацевтика
- Производство лекарств в стерильных условиях (чистые комнаты с контролируемым давлением)
- Лиофильная сушка (вакуумные сушилки)
- Дозирование жидкостей и газов
13. Микроэлектроника и производство чипов
- Вакуумные камеры для напыления
- Управление давлением в реакторах травления
- Производство полупроводников (сверхчистые газы под строгим давлением)
14. Вентиляция и кондиционирование
- Контроль перепадов давления в чистых помещениях (больницы, лаборатории)
- Системы дымоудаления
- Воздуховоды и вентиляторы
15. Экология и мониторинг окружающей среды
- Измерение атмосферного давления (метеостанции, прогноз погоды)
- Контроль выбросов промышленных предприятий
- Газоанализаторы на постах наблюдения
16. Оборонная промышленность
- Артиллерийские системы (давление в стволе)
- Испытания боеприпасов
- Системы запуска ракет
- Подводные лодки (глубинные манометры, системы продувки балласта)
17. Пожарная безопасность
- Пожарные гидранты (проверка напора воды)
- Системы газового пожаротушения (давление в баллонах)
- Ранцевые огнетушители
18. Молочная промышленность
- Доение (вакуумные системы доильных аппаратов)
- Пастеризаторы
- Гомогенизаторы
19. Бумажная и целлюлозная промышленность
- Прессы для отжима воды
- Сушильные цилиндры (пар под давлением)
- Вакуумные столы на бумагоделательных машинах
20. Лабораторные исследования и наука
- Физические эксперименты с газами и жидкостями
- Калибровка датчиков давления
- Исследование свойств материалов при сверхвысоких давлениях
Какие бывают эталоны давления
Государственный эталон давления (ГЭТ)
Наиболее точный эталон давления — Государственный эталон давления, который хранится в специализированных институтах.

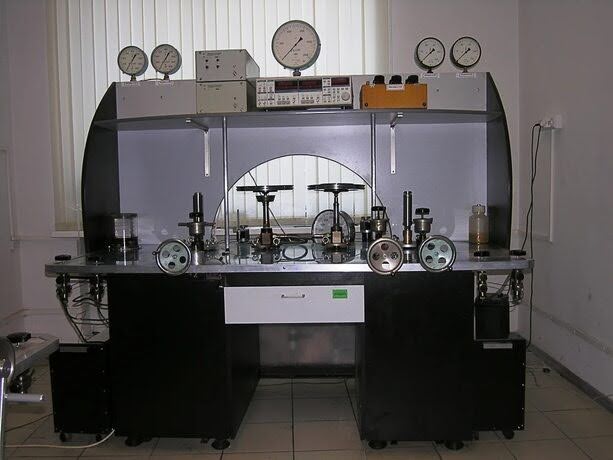

Это не один прибор, а сложный комплекс оборудования, занимающий иногда целую лабораторию. Он создает эталонные значения с помощью поршневых грузопоршневых манометров (уравновешивание давления грузами) или газовых лазерных интерферометров. Его главная задача — воспроизводить единицу (паскаль) с минимальной погрешностью, которую невозможно увидеть без специального оборудования.
Например, ГЭТ 43-2022 — государственный первичный эталон единицы избыточного давления. Он предназначен для воспроизведения и хранения единицы давления, а также передачи её средствам измерений избыточного давления в целях обеспечения единства измерений в стране.
Это не один прибор, а сложный комплекс оборудования, занимающий иногда целую лабораторию. Он создает эталонные значения с помощью поршневых грузопоршневых манометров (уравновешивание давления грузами) или газовых лазерных интерферометров. Его главная задача — воспроизводить единицу (паскаль) с минимальной погрешностью, которую невозможно увидеть без специального оборудования.
Например, ГЭТ 43-2022 — государственный первичный эталон единицы избыточного давления. Он предназначен для воспроизведения и хранения единицы давления, а также передачи её средствам измерений избыточного давления в целях обеспечения единства измерений в стране.
Как происходит передача единицы давления
Передача единицы давления — это метрологическая процедура, в результате которой размер единицы физической величины (паскаля, Па) от вышестоящего эталона с наименьшей погрешностью последовательно передаётся нижестоящим эталонам и рабочим средствам измерений (СИ) с нормированным увеличением погрешности на каждом этапе.
Условия передачи (по ГОСТ 8.017-2019)
В каких диапазонах работают эталоны давления
Спектр давлений в промышленности колоссален, поэтому один эталон не может покрыть всё. Существуют разные виды устройств для своих задач:
- Низкое и сверхнизкое давление (до 1 кПа): Используются микроманометры и задатчики давления на основе жидкостных (водяных) или цифровых датчиков.

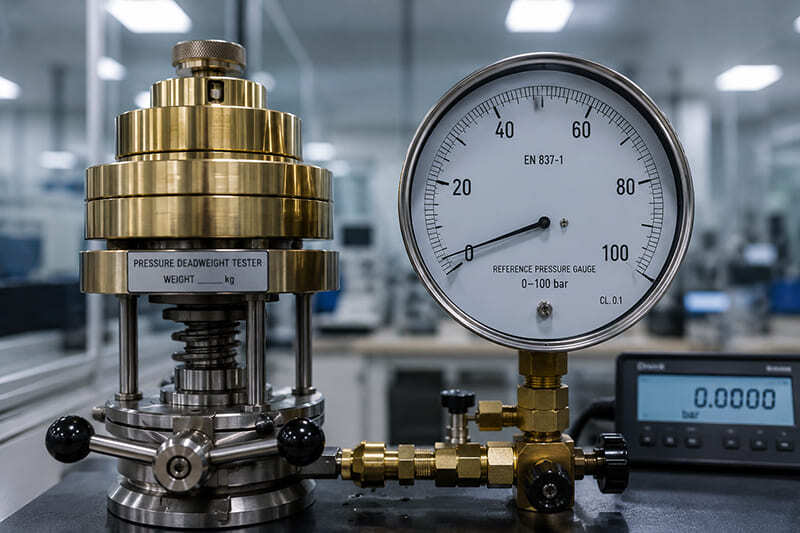

- Среднее давление (от 1 кПа до 100 МПа): Самая ходовая область. Здесь правят бал грузопоршневые манометры. Именно их эталонная таблица (соотношение грузов и площади поршня) закладывается в основу большинства поверок.
- Высокое и сверхвысокое давление (свыше 100 МПа до 1000+ МПа): Используются специальные безжидкостные средства с мультипликаторами давления. Применяются в гидрорезаке и химической промышленности.
Эталоны в метрологии
С точки зрения метрологии как науки об измерениях, эталон — это не просто «образцовый прибор». Это материализованная единица физической величины, легализованная в установленном порядке и признанная официально. Эталон является краеугольным камнем, на котором строится вся система обеспечения единства измерений.
Какие задачи решает эталон в метрологии
Метрологические характеристики эталонов
Каждый эталон измерений в метрологии описывается набором нормируемых характеристик:
Эталонная таблица и эталонные значения давления
В практике метролога и поверителя понятия «эталонная таблица» и «эталонные значения давления» играют ключевую роль. Это не справочные материалы «для справки», а рабочие инструменты, без которых невозможно провести сличение, поверку или калибровку средства измерений.
Что такое эталонная таблица
Эталонная таблица — это документированная зависимость между входным воздействием (например, давлением) и выходным сигналом (показанием, напряжением, током, цифровым кодом) для эталонного средства измерений. Чаще всего эталонная таблица составляется для:

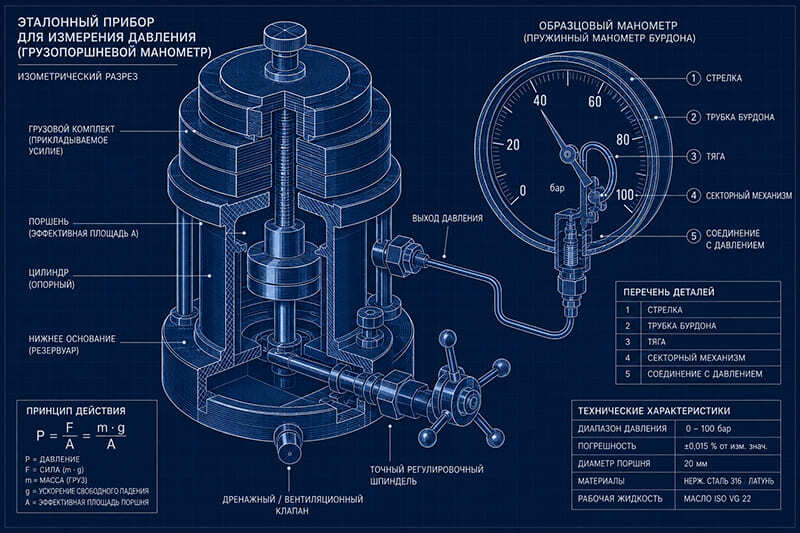

- Грузопоршневых манометров (ГПМ) — таблица зависимости «масса грузов → давление»
- Калибраторов давления — таблица поправок на температуру, влажность, ускорение свободного падения
- Эталонных датчиков — таблица «давление → выходной ток (4–20 мА) или частота»
Эталонная таблица утверждается в составе эксплуатационной документации эталона и действительна в течение определённого межповерочного интервала (обычно 1–2 года).
Пример эталонной таблицы для грузопоршневого манометра (фрагмент)
Условия: Эталон ГПМ, эффективная площадь поршня S = 0,5 см² (5·10⁻⁵ м²), g = 9,815 м/с², t = 20 °C.
Расчётная формула:
text
m = (P × S) / g
где:
text
m = (P × S) / g
где:
- m — масса грузов, кг
- P — давление, Па
- S — эффективная площадь поршня, м²
- g — ускорение свободного падения, м/с²
Что такое эталонные значения давления
Эталонные значения давления (эталоны единиц измерения в метрологии) — это точно известные, воспроизводимые и стабильные значения давления, которые могут быть получены без обращения к вышестоящему эталону. Они служат «природными реперами» для настройки и проверки оборудования.
Основные эталоны величин давления
Резюме
Эталон — это не просто точный прибор. Это юридически признанное средство измерений, которое воспроизводит, хранит и передаёт единицу физической величины (например, паскаль для давления) с наивысшей в стране или мире точностью.
