Протокол поверки манометра — это документ, который фиксирует результаты метрологической проверки. Он подтверждает, что прибор прошел все необходимые испытания и соответствует установленным требованиям. В статье разберем, что должен содержать этот документ, чем он отличается от свидетельства о поверке и как правильно его оформить.
Что такое протокол поверки и зачем он нужен
Это официальный документ, в котором фиксируются результаты проверки средства измерений. Он содержит данные о том, в каких условиях проводилась процедура, какие эталонные приборы использовались, какие показания получены в каждой контрольной точке и какое заключение вынесено по итогам.
Протокол нужен для:
Это не просто бумажка. Это юридически значимый документ, который может быть запрошен при проверках надзорными органами, аудитах и при разрешении спорных ситуаций.
Протокол нужен для:
- Подтверждения факта проведения метрологической проверки и ее итогов.
- Документального обоснования решения о пригодности или непригодности устройства.
- Обеспечения прослеживаемости измерений к государственным эталонам.
- Внутреннего контроля качества работы метрологической службы.
Это не просто бумажка. Это юридически значимый документ, который может быть запрошен при проверках надзорными органами, аудитах и при разрешении спорных ситуаций.
Чем протокол поверки отличается от свидетельства о поверке
Эти два документа часто путают, но между ними есть принципиальная разница.
С 2020 года главным юридическим подтверждением является запись в реестре ФГИС «Аршин». Свидетельство носит информационный характер, а протокол — это внутренний документ лаборатории, подтверждающий качество проведенной работы.

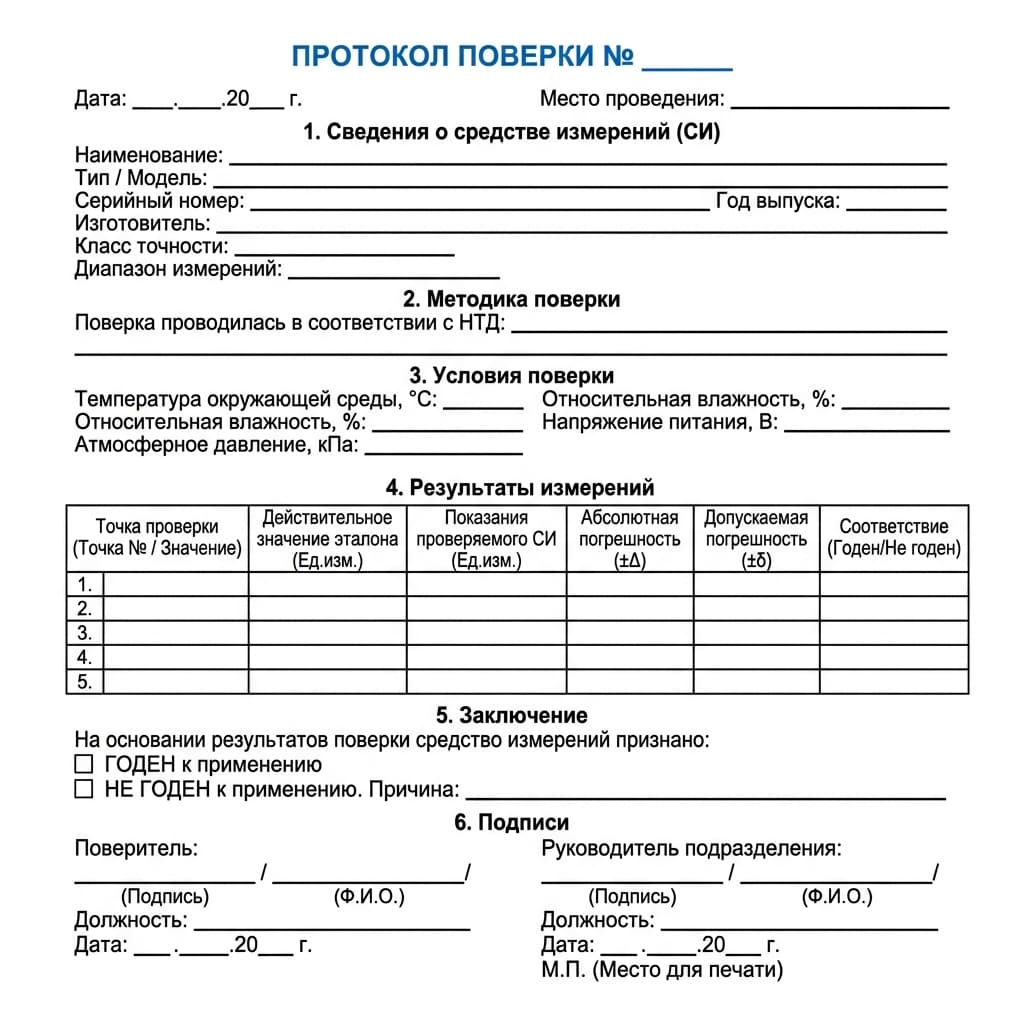

Какие данные должен содержать протокол
Документ должен включать несколько обязательных разделов. Ниже приведены основные поля, которые должны быть заполнены.
Сведения о средстве измерения
В этом разделе указываются полные идентификационные данные. Это позволяет однозначно идентифицировать, какой именно манометр проходил проверку.
- Наименование и тип устройства.
- Заводской (серийный) номер.
- Класс точности.
- Верхний предел измерений.
- Дата изготовления (если известна).
- Наименование производителя.
Условия и результаты измерений по точкам
Это центральный раздел документа. В нем фиксируются:
Все данные оформляются в виде таблицы для наглядности и удобства проверки.
- Контрольные точки шкалы (обычно 5-8 точек: 0%, 25%, 50%, 75%, 100% от диапазона).
- Показания эталонного прибора в каждой точке.
- Показания проверяемого устройства (прямой и обратный ход).
- Расчетная погрешность в каждой точке.
- Вариация показаний (разница между прямым и обратным ходом).
Все данные оформляются в виде таблицы для наглядности и удобства проверки.
Заключение о годности прибора
На основании полученных результатов делается вывод:
- Если во всех точках погрешность не превышает допустимую — устройство признается годным.
- Если хотя бы в одной точке погрешность превышена — устройство признается непригодным.
- Заключение подписывается поверителем и утверждается руководителем метрологической службы.
На основании каких документов оформляется протокол
Документ оформляется на основании методик проверки, установленных для конкретного типа средств измерений.
Основные документы:
В протоколе обязательно указывается, по какой методике проводилась проверка. Это позволяет проверить корректность процедуры и проследить соответствие всем требованиям.
Основные документы:
- МИ 2124-90 — для проверки показывающих и самопишущих манометров, вакуумметров, мановакуумметров класса точности 0,6 и ниже.
- ГОСТ Р 8.905-2015 — для проверки манометров, вакуумметров и мановакуумметров показывающих.
- Индивидуальные методики — для специальных типов устройств (интеллектуальных датчиков, преобразователей с HART-протоколом и т.д.).
В протоколе обязательно указывается, по какой методике проводилась проверка. Это позволяет проверить корректность процедуры и проследить соответствие всем требованиям.

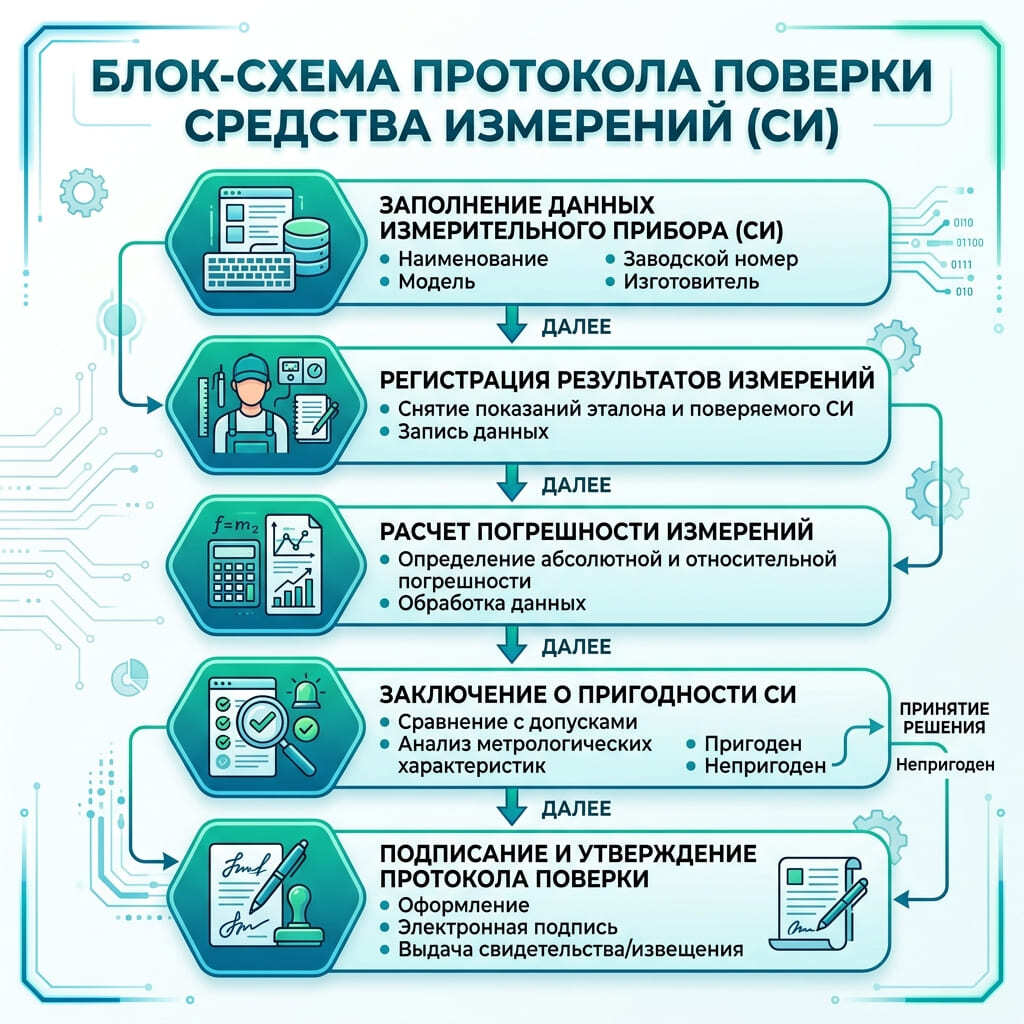

Порядок оформления протокола поверки манометра
Оформление включает несколько этапов.
1. Заполнение идентификационных данных. Указывается информация об устройстве, методике, эталонах и условиях проверки.
2. Фиксация результатов. Данные из журнала переносятся в таблицу документа.
3. Расчет погрешностей. Для каждой контрольной точки рассчитываются абсолютная и приведенная погрешности.
4. Формулировка заключения. На основании расчетов делается вывод о пригодности устройства.
5. Подписание. Документ подписывается поверителем и руководителем метрологической службы (если требуется).
1. Заполнение идентификационных данных. Указывается информация об устройстве, методике, эталонах и условиях проверки.
2. Фиксация результатов. Данные из журнала переносятся в таблицу документа.
3. Расчет погрешностей. Для каждой контрольной точки рассчитываются абсолютная и приведенная погрешности.
4. Формулировка заключения. На основании расчетов делается вывод о пригодности устройства.
5. Подписание. Документ подписывается поверителем и руководителем метрологической службы (если требуется).
Документ может быть оформлен на бумажном носителе или в электронном виде. Электронная версия должна быть заверена усиленной квалифицированной электронной подписью.
Сроки и периодичность: когда нужен новый протокол
Новый документ оформляется при каждой проверке: первичной, периодической или внеочередной. Даже если устройство не изменилось со времени предыдущей проверки, каждая процедура требует отдельного документа.
Документ хранится в метрологической лаборатории. В некоторых случаях по запросу владельца может быть выдана копия.
Срок действия документа соответствует сроку действия проверки — до следующего межповерочного интервала. По истечении этого срока устройство необходимо снова проверить, и для этой процедуры будет оформлен новый документ.
Документ хранится в метрологической лаборатории. В некоторых случаях по запросу владельца может быть выдана копия.
Срок действия документа соответствует сроку действия проверки — до следующего межповерочного интервала. По истечении этого срока устройство необходимо снова проверить, и для этой процедуры будет оформлен новый документ.
Частые ошибки при оформлении
- Отсутствие даты или неверное указание — делает документ недействительным.
- Неполные сведения об устройстве (отсутствие заводского номера или класса точности).
- Отсутствие данных об эталонном оборудовании и его проверке.
- Неверный расчет погрешности (не учтена приведенная погрешность или диапазон).
- Отсутствие подписи поверителя и даты.
- Использование устаревшей или недействующей методики.
Заключение
Протокол поверки манометра — это важный внутренний документ метрологической лаборатории, который подтверждает качество и достоверность проведенной проверки. Он содержит полную информацию об условиях, используемых эталонах, полученных результатах и заключении о пригодности устройства.
Правильно оформленный документ — основа для принятия решения о пригодности устройства и основание для выдачи свидетельства о поверке. Он также служит доказательством при проверках и аудитах, подтверждая, что все метрологические процедуры выполнены корректно и в соответствии с нормативными документами.
В рамках проверки важно понимать, что при калибровке вместо протокола оформляется сертификат — в чём разница между процедурами. Измерения проводят на эталонных приборах, а сами работы — на специализированных поверочных стендах. Правильное оформление всех документов — залог юридической обоснованности результатов и доверия к вашей метрологической службе.
Правильно оформленный документ — основа для принятия решения о пригодности устройства и основание для выдачи свидетельства о поверке. Он также служит доказательством при проверках и аудитах, подтверждая, что все метрологические процедуры выполнены корректно и в соответствии с нормативными документами.
В рамках проверки важно понимать, что при калибровке вместо протокола оформляется сертификат — в чём разница между процедурами. Измерения проводят на эталонных приборах, а сами работы — на специализированных поверочных стендах. Правильное оформление всех документов — залог юридической обоснованности результатов и доверия к вашей метрологической службе.
