Представьте: вы смотрите на показания датчика давления, и они кажутся вам подозрительными. От этого зависит не просто качество продукции ‒ речь может идти о безопасности целого производства. Единственный способ получить официальное подтверждение того, что ваш измерительный прибор работает корректно ‒ это поверка датчиков давления. В этой статье мы расскажем, как эта процедура организована в лабораторных условиях, какие правила её регулируют и какие результаты вы получите по её окончании.
Что такое поверка датчика давления и как она связана с калибровкой
Поверка датчиков давления ‒ это строго регламентированная процедура, которую проводят специально аккредитованные организации. Её цель ‒ официально засвидетельствовать, что измерительный преобразователь соответствует всем установленным метрологическим нормам.

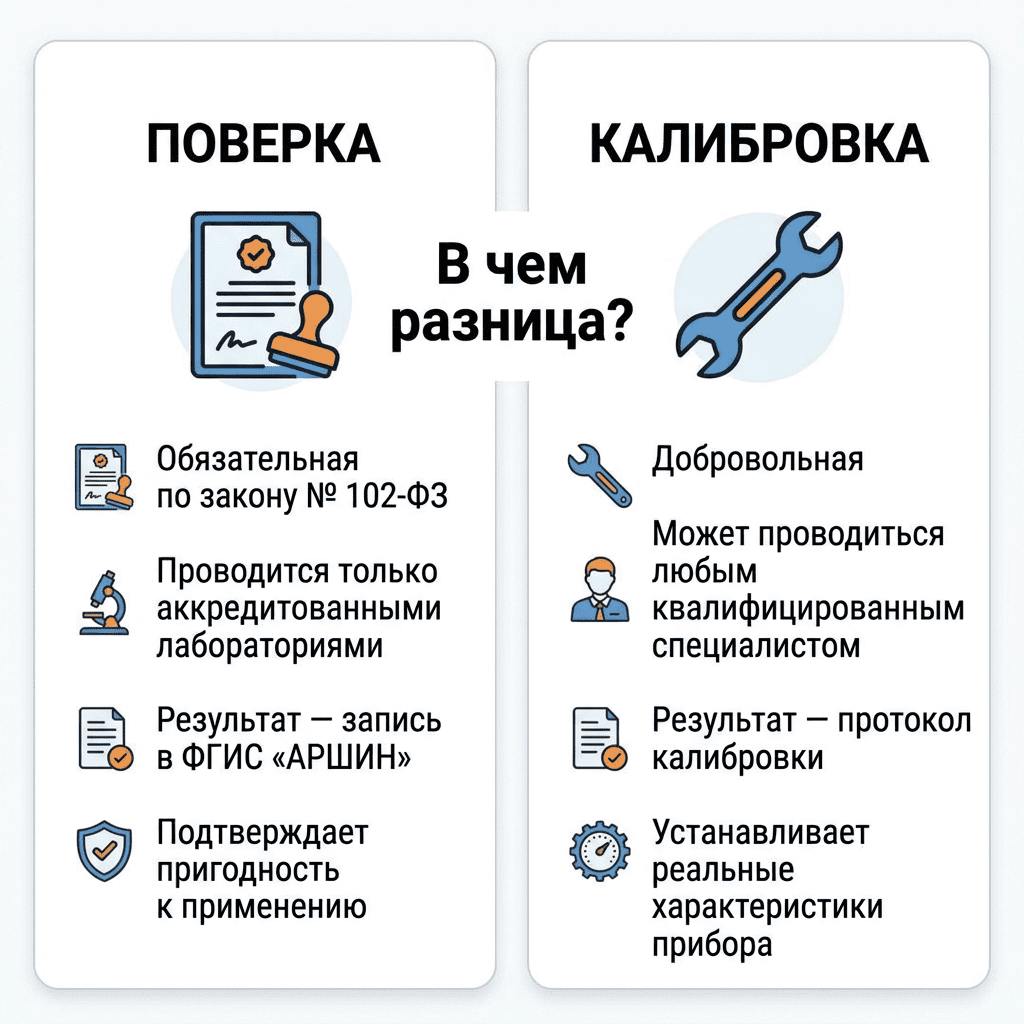

Часто возникает путаница между поверкой и калибровкой. Это родственные, но не идентичные понятия. Калибровка нужна для того, чтобы узнать реальные значения погрешности прибора и, при необходимости, настроить его для внутренних нужд предприятия. Поверка же ‒ это исключительно проверочное действие, которое не предполагает настройки, но дает юридическое право использовать средство измерений в сферах государственного регулирования. Таким образом, поверка обязательна и имеет правовой статус, а калибровка добровольна и служит для внутреннего контроля точности.
Часто возникает путаница между поверкой и калибровкой. Это родственные, но не идентичные понятия. Калибровка нужна для того, чтобы узнать реальные значения погрешности прибора и, при необходимости, настроить его для внутренних нужд предприятия. Поверка же ‒ это исключительно проверочное действие, которое не предполагает настройки, но дает юридическое право использовать средство измерений в сферах государственного регулирования. Таким образом, поверка обязательна и имеет правовой статус, а калибровка добровольна и служит для внутреннего контроля точности.
Перечень приборов, подлежащих поверке
Поверка обязательна для всех типов средств измерений давления, которые внесены в Государственный реестр. К ним относятся:
- Датчики и измерительные преобразователи (для абсолютного, избыточного, гидростатического и дифференциального давления).
- Манометры, вакуумметры, мановакуумметры ‒ все виды показывающих и самопишущих приборов.
- Напоромеры и тягомеры, используемые для малых давлений и разрежений.
Ключевой критерий обязательности ‒ применение прибора в областях, которые регулируются Федеральным законом «Об обеспечении единства измерений» (промышленная безопасность, охрана труда, медицина, коммерческий учет ресурсов).
- Датчики и измерительные преобразователи (для абсолютного, избыточного, гидростатического и дифференциального давления).
- Манометры, вакуумметры, мановакуумметры ‒ все виды показывающих и самопишущих приборов.
- Напоромеры и тягомеры, используемые для малых давлений и разрежений.
Ключевой критерий обязательности ‒ применение прибора в областях, которые регулируются Федеральным законом «Об обеспечении единства измерений» (промышленная безопасность, охрана труда, медицина, коммерческий учет ресурсов).
Законодательная база поверки
Процедура поверки опирается на иерархию нормативных документов:
- Федеральный закон № 102-ФЗ ‒ это главный правовой акт, устанавливающий правила поверки и ее обязательность в определенных сферах.
- Приказ Минпромторга № 2510 (от 31.07.2020) ‒ детально описывает, как именно должна проводиться поверка, как выглядит знак поверки и что должно быть в свидетельстве.
- МИ 2124-90 и ГОСТ Р 8.905-2015 ‒ базовые методики для поверки широкого спектра манометров и подобных приборов.
- Индивидуальные методики ‒ разрабатываются производителями для конкретных типов датчиков (особенно интеллектуальных с HART или Profibus) и являются обязательными к применению.
- Федеральный закон № 102-ФЗ ‒ это главный правовой акт, устанавливающий правила поверки и ее обязательность в определенных сферах.
- Приказ Минпромторга № 2510 (от 31.07.2020) ‒ детально описывает, как именно должна проводиться поверка, как выглядит знак поверки и что должно быть в свидетельстве.
- МИ 2124-90 и ГОСТ Р 8.905-2015 ‒ базовые методики для поверки широкого спектра манометров и подобных приборов.
- Индивидуальные методики ‒ разрабатываются производителями для конкретных типов датчиков (особенно интеллектуальных с HART или Profibus) и являются обязательными к применению.
Разновидности поверки
В зависимости от момента и причины проведения, выделяют несколько видов поверки:
- Первичная поверка. Проводится на заводе-изготовителе перед продажей прибора, а также после любого капитального ремонта, который может повлиять на его характеристики.
- Периодическая поверка. Это плановая проверка, которую каждый владелец обязан проходить через определенные промежутки времени (межповерочные интервалы).
- Внеочередная поверка. Выполняется досрочно в случае повреждения пломбы, утери паспорта, сильного механического воздействия или возникновения обоснованных сомнений в точности показаний.
- Первичная поверка. Проводится на заводе-изготовителе перед продажей прибора, а также после любого капитального ремонта, который может повлиять на его характеристики.
- Периодическая поверка. Это плановая проверка, которую каждый владелец обязан проходить через определенные промежутки времени (межповерочные интервалы).
- Внеочередная поверка. Выполняется досрочно в случае повреждения пломбы, утери паспорта, сильного механического воздействия или возникновения обоснованных сомнений в точности показаний.
Межповерочные интервалы
Межповерочный интервал ‒ это календарный срок, в течение которого точность прибора считается гарантированной. Согласно закону, использование датчика с истекшим МПИ категорически запрещено. Эти сроки индивидуальны для каждого типа средства измерений и устанавливаются при его утверждении. Так, для обычных технических манометров он чаще всего составляет 1-2 года, а для более стабильных интеллектуальных датчиков может достигать 3-5 лет. Актуальную информацию о сроке действия поверки вашего прибора можно найти по его заводскому номеру в общедоступной базе ФГИС «АРШИН».
Почему поверка проводится в лабораторных условиях
Поверка датчиков давления в лаборатории ‒ это стандартная и наиболее предпочтительная практика по ряду причин:
- Контроль условий. Методики требуют строгой стабильности температуры, влажности и отсутствия вибраций, что легче обеспечить в стационарной лаборатории.
- Использование эталонов. Для качественной поверки нужно высокоточное оборудование, стоимость которого велика, а перемещение сложно. Лаборатории располагают эталонами, чья точность в 3-4 раза выше, чем у проверяемых приборов.
- Профессионализм. Сложные датчики (особенно с цифровыми протоколами) требуют специальных знаний и ПО, которыми владеют только сотрудники аккредитованных лабораторий.
- Безопасность. В лаборатории проще организовать безопасную работу с высокими давлениями.
Выездная поверка на площадке заказчика ‒ редкое исключение, допустимое только для уникального, крупногабаритного оборудования, демонтаж которого невозможен.
- Контроль условий. Методики требуют строгой стабильности температуры, влажности и отсутствия вибраций, что легче обеспечить в стационарной лаборатории.
- Использование эталонов. Для качественной поверки нужно высокоточное оборудование, стоимость которого велика, а перемещение сложно. Лаборатории располагают эталонами, чья точность в 3-4 раза выше, чем у проверяемых приборов.
- Профессионализм. Сложные датчики (особенно с цифровыми протоколами) требуют специальных знаний и ПО, которыми владеют только сотрудники аккредитованных лабораторий.
- Безопасность. В лаборатории проще организовать безопасную работу с высокими давлениями.
Выездная поверка на площадке заказчика ‒ редкое исключение, допустимое только для уникального, крупногабаритного оборудования, демонтаж которого невозможен.
Эталонное оборудование для поверки
Основа любой поверки ‒ это эталонная база. В современных лабораториях используют два основных типа оборудования:
1. Грузопоршневые манометры. Это эталон механического типа, где эталонное давление создается с помощью калиброванных грузов, воздействующих на поршень известной площади. Это самый точный и надежный метод.
2. Цифровые калибраторы давления. Это полностью автоматизированные системы, которые не только создают давление, но и с высокой точностью измеряют выходной сигнал (ток, напряжение) датчика, автоматически вычисляя все необходимые параметры погрешности.
Все эталоны должны сами регулярно проходить поверку, чтобы гарантировать прослеживаемость результатов к государственным эталонам.
1. Грузопоршневые манометры. Это эталон механического типа, где эталонное давление создается с помощью калиброванных грузов, воздействующих на поршень известной площади. Это самый точный и надежный метод.
2. Цифровые калибраторы давления. Это полностью автоматизированные системы, которые не только создают давление, но и с высокой точностью измеряют выходной сигнал (ток, напряжение) датчика, автоматически вычисляя все необходимые параметры погрешности.
Все эталоны должны сами регулярно проходить поверку, чтобы гарантировать прослеживаемость результатов к государственным эталонам.

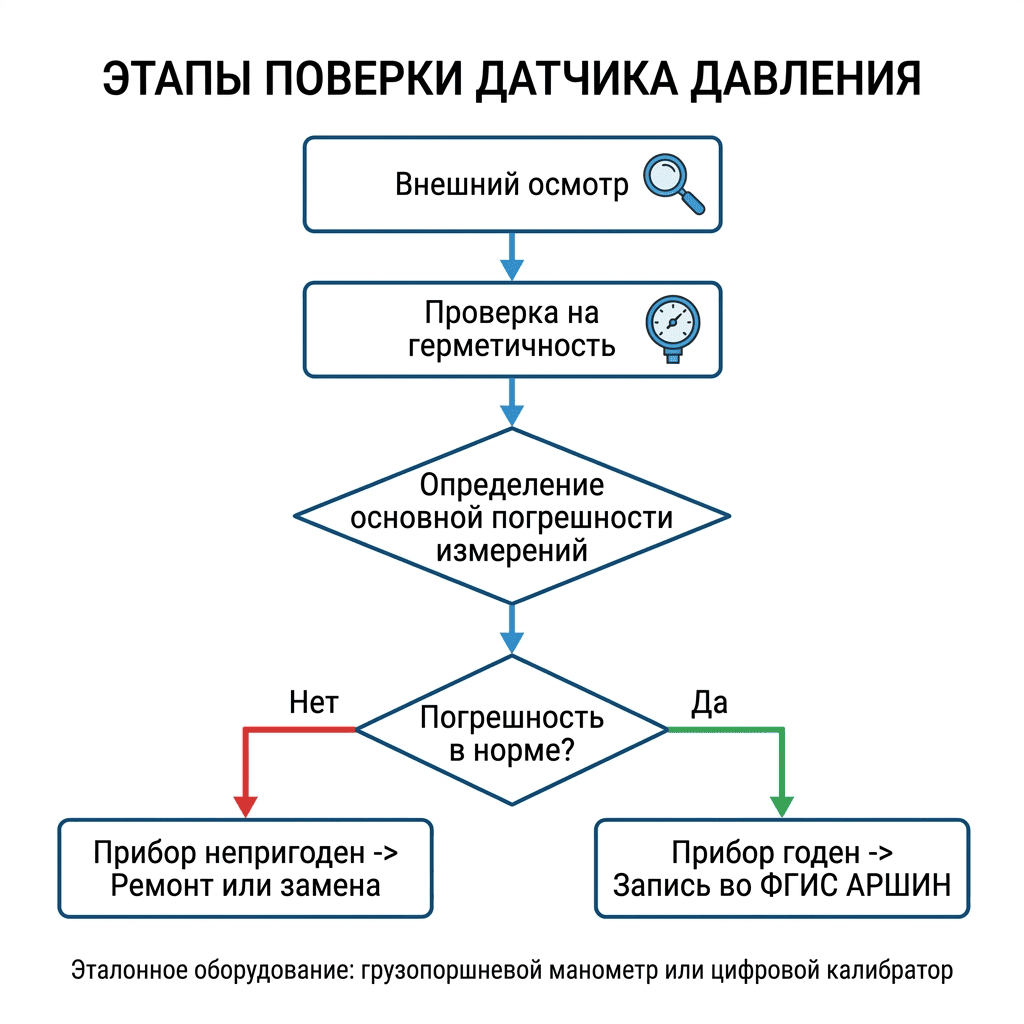

Как проходит поверка: пошаговая процедура
Сама процедура в лаборатории ‒ это четкая последовательность действий.
Шаг 1. Внешний осмотр и подготовка. Специалист проверяет корпус, штуцер и мембрану на предмет повреждений. Проверяется четкость маркировки, наличие паспорта и отсутствие следов коррозии. Любой дефект ‒ причина для отказа в поверке.
Шаг 2. Опробование и проверка герметичности. Датчик подключают к стенду, плавно повышают давление до верхнего предела и выдерживают некоторое время. Следят за герметичностью системы и стабильностью показаний.
Шаг 3. Определение основной погрешности. Это ключевой этап. Датчик и эталон подключают к общему источнику давления. На вход датчика подают несколько контрольных значений (например, 0%, 25%, 50%, 75%, 100% от рабочего диапазона). Проверку проходят дважды: при повышении и при понижении давления. Для каждой точки фиксируют разницу между показаниями датчика и эталона, вычисляя абсолютную и относительную погрешность, а также вариацию (гистерезис).
Шаг 4. Оформление результатов. Если полученная погрешность не превышает допустимой, прибор признается годным. Если превышает ‒ непригодным.
Шаг 2. Опробование и проверка герметичности. Датчик подключают к стенду, плавно повышают давление до верхнего предела и выдерживают некоторое время. Следят за герметичностью системы и стабильностью показаний.
Шаг 3. Определение основной погрешности. Это ключевой этап. Датчик и эталон подключают к общему источнику давления. На вход датчика подают несколько контрольных значений (например, 0%, 25%, 50%, 75%, 100% от рабочего диапазона). Проверку проходят дважды: при повышении и при понижении давления. Для каждой точки фиксируют разницу между показаниями датчика и эталона, вычисляя абсолютную и относительную погрешность, а также вариацию (гистерезис).
Шаг 4. Оформление результатов. Если полученная погрешность не превышает допустимой, прибор признается годным. Если превышает ‒ непригодным.
Результаты поверки
Результатом успешной поверки становится официальное подтверждение пригодности вашего датчика:
1. Запись в Федеральном реестре (ФГИС «АРШИН»). С 2020 года это единственный документ, имеющий юридическую силу. В реестре содержится дата поверки и её срок действия.
2. Свидетельство о поверке. Бумажный или электронный документ, который выдается по запросу владельца. Он носит справочный характер.
3. Протокол поверки. Детальный отчет с результатами измерений, который остается в лаборатории и может быть выдан по запросу.
При отрицательном результате (статус «Непригодно») датчик нельзя использовать. Его необходимо отремонтировать и повторно предъявить к поверке или утилизировать.
1. Запись в Федеральном реестре (ФГИС «АРШИН»). С 2020 года это единственный документ, имеющий юридическую силу. В реестре содержится дата поверки и её срок действия.
2. Свидетельство о поверке. Бумажный или электронный документ, который выдается по запросу владельца. Он носит справочный характер.
3. Протокол поверки. Детальный отчет с результатами измерений, который остается в лаборатории и может быть выдан по запросу.
При отрицательном результате (статус «Непригодно») датчик нельзя использовать. Его необходимо отремонтировать и повторно предъявить к поверке или утилизировать.
Поверка медицинских тонометров
Отдельно стоит упомянуть поверку медицинских приборов ‒ тонометров, используемых для измерения артериального давления. Их точность напрямую влияет на здоровье пациентов. Такие приборы также подлежат обязательной периодической поверке. Она включает проверку герметичности, плавности стравливания давления и точности работы электронного преобразователя. Межповерочный интервал для медицинских тонометров обычно составляет 1 год. Если тонометр не проходит проверку, его, как правило, дешевле заменить новым, чем ремонтировать.
Заключение
Поверка датчиков давления в лаборатории ‒ это критически важная процедура, гарантирующая достоверность измерений, безопасность и соответствие закону. Доверяя эту работу профессионалам, вы защищаете себя от финансовых потерь, аварий и обеспечиваете бесперебойную работу вашего оборудования. Не стоит пренебрегать сроками поверки ‒ это залог вашего спокойствия и успешной деятельности.
Те же принципы применимы и к манометрам. Для приборов с упругим чувствительным элементом существует конкретная методика поверки. Важно понимать, что расчёт основной погрешности идентичен для манометров и датчиков. Для проведения такой процедуры используется специализированный Стенд поверки датчиков давления, а в качестве эталонных применяются цифровые эталонные манометры для сличения.
Те же принципы применимы и к манометрам. Для приборов с упругим чувствительным элементом существует конкретная методика поверки. Важно понимать, что расчёт основной погрешности идентичен для манометров и датчиков. Для проведения такой процедуры используется специализированный Стенд поверки датчиков давления, а в качестве эталонных применяются цифровые эталонные манометры для сличения.
