Класс точности манометра: что означает, как определить и рассчитать погрешность

В промышленности и энергетике контроль давления — основа безопасности. Достоверность показаний измерителя напрямую влияет на качество продукции и сохранность оборудования. Определяющий параметр, по которому судят о надёжности прибора — его категория точности. Разберёмся, что скрывается за этим термином, как его расшифровать и грамотно применять.

Это нормированная характеристика, устанавливающая границы допустимого отклонения показаний от реальных значений. Иными словами — показатель максимальной ошибки устройства при измерении давления.

Согласно ГОСТ 2405-88, регламентирующему требования к измерителям, категория точности выражается в процентах от верхнего предела шкалы. Например, если на циферблате указано значение 1,5, а диапазон рассчитан на 10 МПа, то предельная абсолютная погрешность в любой точке составит 10 × 1,5 / 100 = 0,15 МПа. Это значит, что реальное давление может отличаться от показанного на эту величину в любую сторону.

Важный нюанс: речь идёт о приведённой ошибке. Отклонение нормируется не от текущего замера, а от всего диапазона. Поэтому в начале шкалы относительная неточность (в процентах от измеряемой величины) будет выше, чем в средней части.

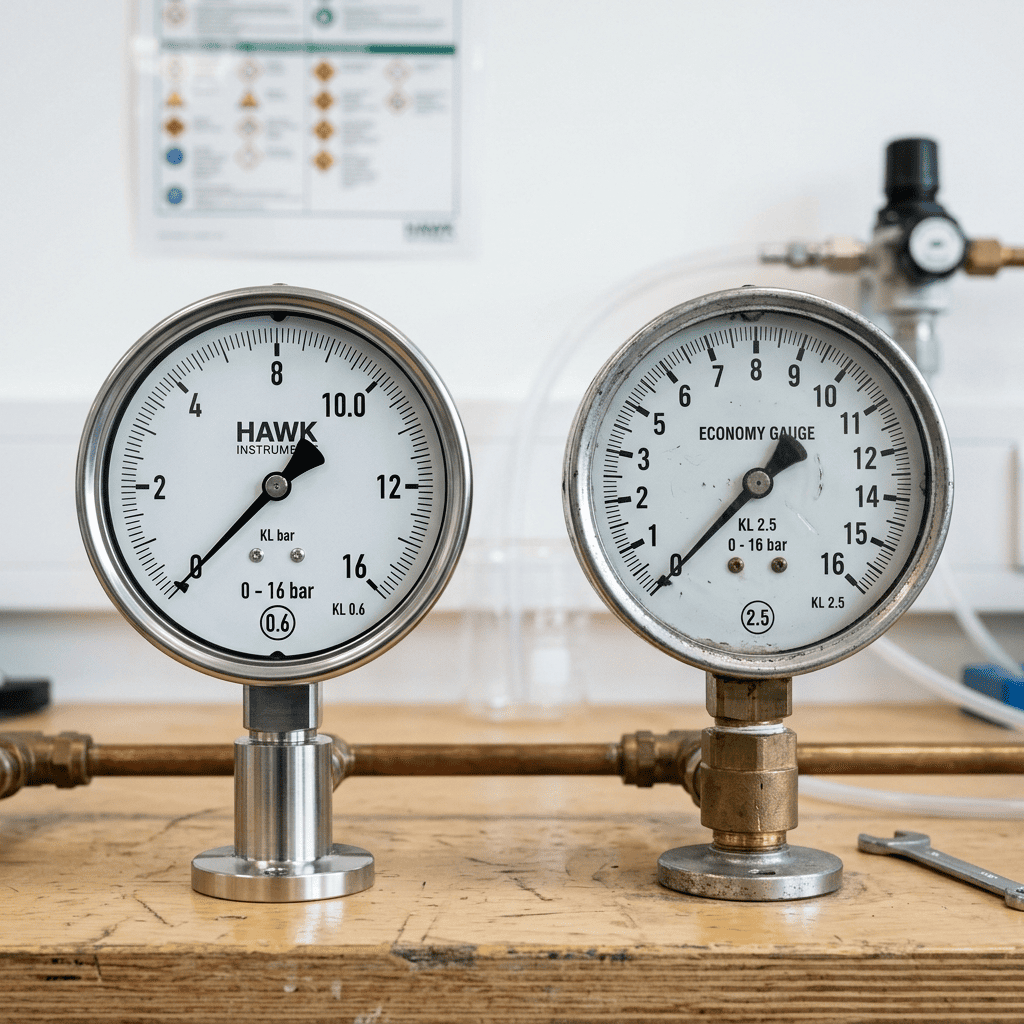

Значение этого параметра напрямую влияет на выбор. Чем меньше цифра — тем выше достоверность и тем дороже прибор. Это объяснимо: высокая точность требует сложной механики, качественных сплавов и тщательной настройки.

На практике это выглядит так:

• Категории 0,4 и 0,6 — высокоточные. Их удел — лаборатории, метрологические поверочные работы, научные изыскания.
• Категория 1,0 — оборудование повышенной точности. Применяется в ответственных технологических цепочках: энергетика, нефтехимия.
• Категория 1,5 — самый массовый вариант для промышленности. Устанавливается на компрессорных станциях, насосных агрегатах, трубопроводах.
• Категория 2,5 — устройства общего назначения. Их ставят на отопление, водоснабжение, пневматику.
• Категория 4,0 — для визуального контроля в системах сигнализации, вентиляции.

Пример: если технологический регламент допускает колебания в пределах ±5%, нет нужды приобретать дорогой прибор 0,6. Достаточно 2,5. Для коммерческого учёта газа, где каждая сотая процента оборачивается финансами, требуется измеритель не хуже 1,0.

ГОСТ 2405-88 устанавливает для технических приборов ряд: 0,4; 0,6; 1,0; 1,5; 2,5; 4,0.

Для образцовых (эталонных) устройств, используемых в метрологических лабораториях, предусмотрены более строгие категории: 0,15; 0,25; 0,4. Встречаются также манометры с дифференцированной шкалой, где допустимое отклонение зависит от участка циферблата. Их обозначают, например, как 1,5-1-1,5. Это означает: в средней трети диапазона (от 25 до 75%) ошибка составляет 1%, на краях — 1,5%.

Соотношение категорий с типовыми задачами:

Узнать категорию конкретного экземпляра можно двумя способами.

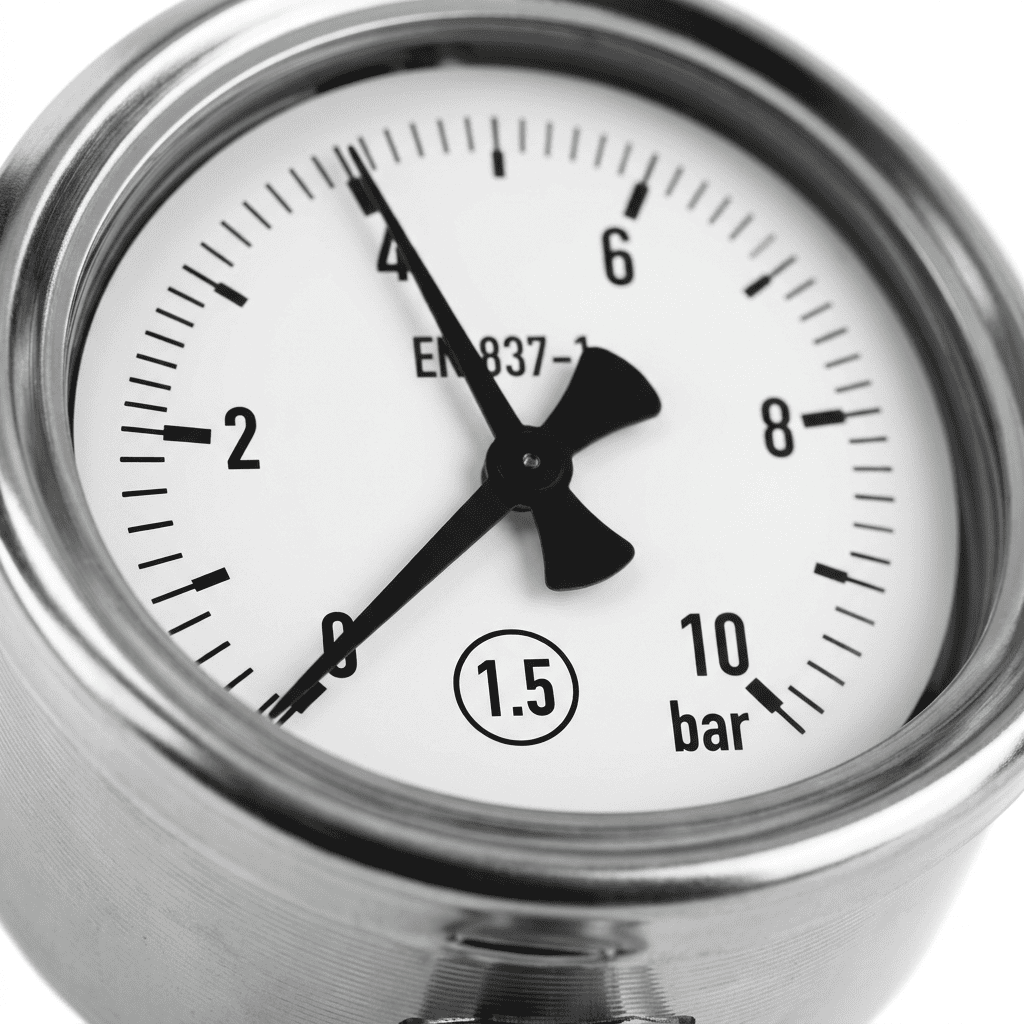

Самый простой путь — взглянуть на циферблат. Значение наносится на лицевую часть. Обычно это число в кружке (❶,❺ или ❷,❺). Иногда перед цифрой стоят литеры KL или CL — маркировка по европейскому стандарту.

Если категория указана без кружка (просто "1,5"), отклонение едино для всей шкалы. При записи 1,5-1-1,5 — перед вами дифференцированный вариант. Буква Н на циферблате указывает на нормальные условия (+20°C, влажность 65%), при которых заявленная погрешность гарантируется.

Если маркировка стёрлась, сведения ищут в паспорте или сертификате. В документации обязательно указывается категория точности, диапазон и особые условия эксплуатации. Для импортных изделий параметр может быть приведён по EN 837, но смысл един: предельное отклонение в процентах от верхней границы.

Расчёт абсолютной ошибки — базовая операция для специалиста КИПиА. Она нужна, чтобы оценить достоверность замеров и принять решение о пригодности устройства.

Формула: Δ = (Категория × Верхний предел) / 100%

Где Δ — максимальная абсолютная ошибка в единицах давления.

Пример: измеритель с верхней границей 16 МПа и категорией 1,5. Δ = (1,5 × 16) / 100 = 0,24 МПа. Это означает: в любой точке диапазона реальное давление отличается от показанного не более чем на ±0,24 МПа.

Важное следствие. В начале шкалы относительная ошибка растёт. При замере 2 МПа та же абсолютная цифра 0,24 МПа даст отклонение 12%. Поэтому рабочий напор должен находиться в зоне от 1/3 до 2/3 от верхнего предела — там инструмент работает с минимальной относительной неточностью.

Допустимые абсолютные ошибки для разных диапазонов и категорий (в единицах верхнего предела):

Паспортная категория — лабораторная характеристика. В реальности на достоверность влияют:

1. Выбор диапазона. Работа на краях шкалы многократно увеличивает относительную ошибку. Оптимально — 50–70% от верхней границы.
2. Температура. Отклонение от +20°C вносит температурную составляющую. Для горячих сред применяют отводы-охладители.
3. Вибрации и пульсации. Механические колебания сбивают показания стрелочных устройств. Для гашения используют демпферы или заполнение корпуса глицерином.
4. Пространственное положение. Большинство калибруются под вертикальную установку. Наклон даёт дополнительную ошибку.
5. Износ. Деформация пружины Бурдона, люфт в механизме увеличивают отклонение. Требуется регулярная проверка.

Подбор — всегда компромисс между достоверностью и ценой.

Этот вопрос строго регламентирован правилами Ростехнадзора. При рабочем давлении в сосуде:

- до 2,5 МПа — допускается категория не ниже 2,5;

- свыше 2,5 МПа — не ниже 1,5.

Шкала должна быть подобрана так, чтобы рабочее значение находилось во второй трети диапазона. На циферблате обязана быть красная черта — предельно допустимый напор.

Принцип определения един для всех типов, но на практике цифровые приборы часто оказываются точнее механических.

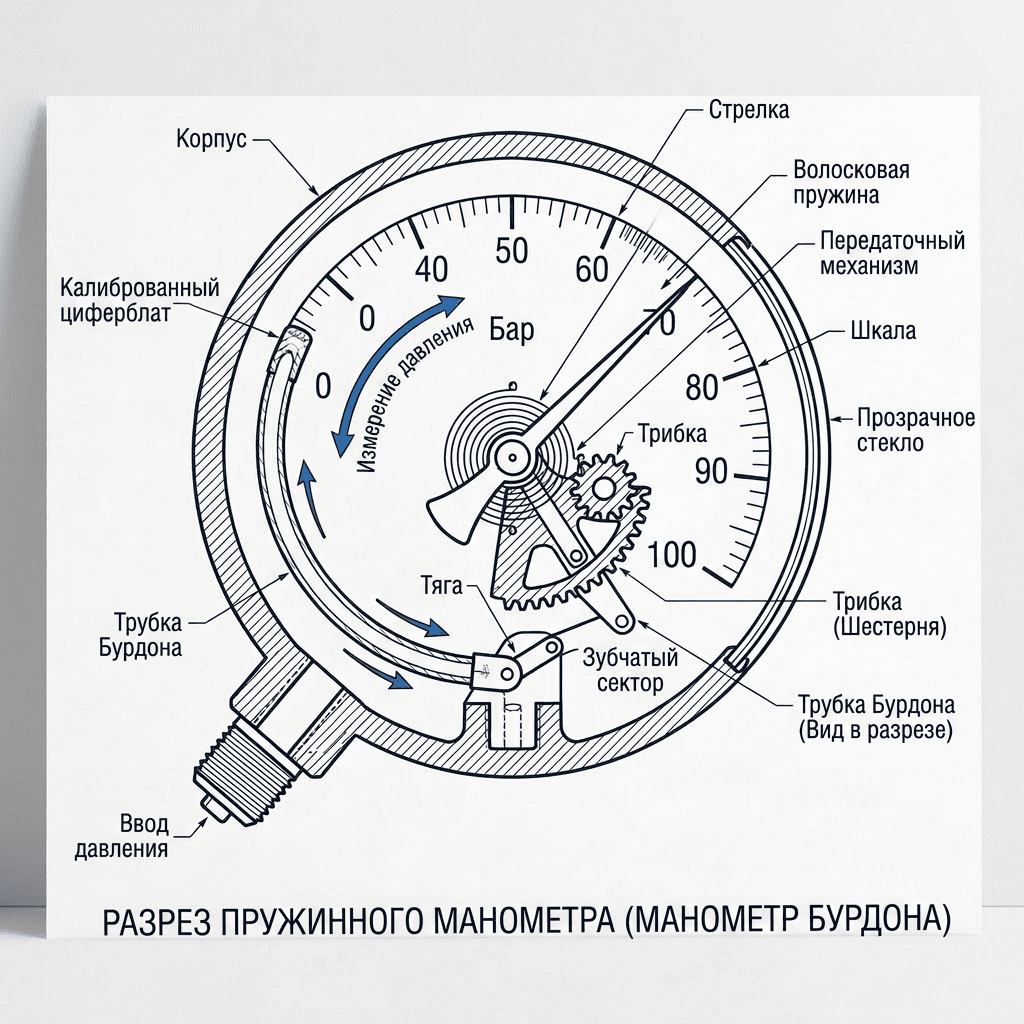

Классические устройства с трубчатой пружиной. Их категория для технических нужд обычно 1,5; 2,5 или 4,0. Более высокие показатели (0,6; 1,0) требуют увеличенного диаметра корпуса (от 150 мм) и усложнённой механики, что резко повышает цену.

Недостатки: чувствительность к вибрациям, износ механизма, трудность считывания долей деления. Достоинства: автономность, простота обслуживания.

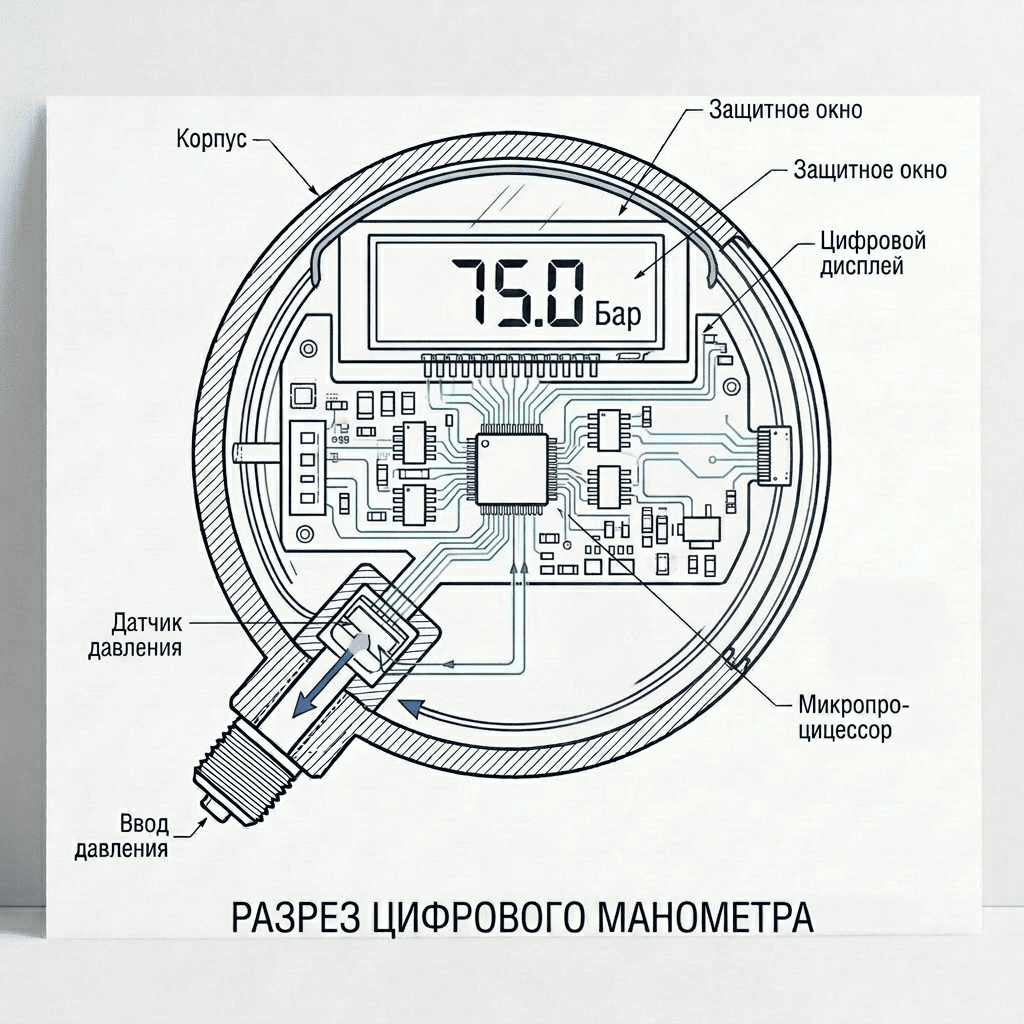

Электронные приборы с датчиком давления. Технологически позволяют достичь более высокой достоверности. Для промышленных моделей обычны категории 0,5; 0,25 и даже 0,1. Эталонные цифровые варианты могут иметь ошибку 0,05% от диапазона.

Преимущества: нечувствительность к вибрациям, удобство считывания, передача данных на контроллер, автоматическая коррекция нуля. Недостаток: зависимость от питания и более высокая стоимость.

Категория напрямую определяет периодичность и методику проверки.

1. Выбор эталона. При поверке эталонное средство должно быть минимум в 2–3 раза точнее проверяемого. Прибор категории 1,5 нельзя поверять эталоном 1,0 — нужен образцовый измеритель 0,4 или 0,25.

2. Периодичность. Межповерочный интервал зависит от категории и условий. Для технических вариантов (1,5; 2,5) обычно 1 год. Для образцовых — 1–3 года.

3. Допуск. Если фактическая ошибка превышает пределы, установленные категорией, прибор бракуется.

Регулярная поверка необходима: со временем характеристики ухудшаются. Игнорирование приведёт к тому, что прибор с категорией 1,5 через год работы будет выдавать отклонения, соответствующие 4,0 или хуже.

Категория точности манометра — не просто цифра на циферблате, а фундаментальный параметр, определяющий доверие к замерам. Понимание его смысла, умение рассчитывать ошибку и знание областей применения различных категорий позволяют сделать верный выбор при покупке и грамотно эксплуатировать устройства. Точность не бывает избыточной, но всегда требует затрат. Ищите баланс, исходя из технологических требований и норм безопасности. И не забывайте о регулярной поверке — единственном способе сохранить достоверность на всём протяжении службы прибора.
